青色3chipPowerFLUX [2330]

販売価格: 120円(税込)

商品詳細

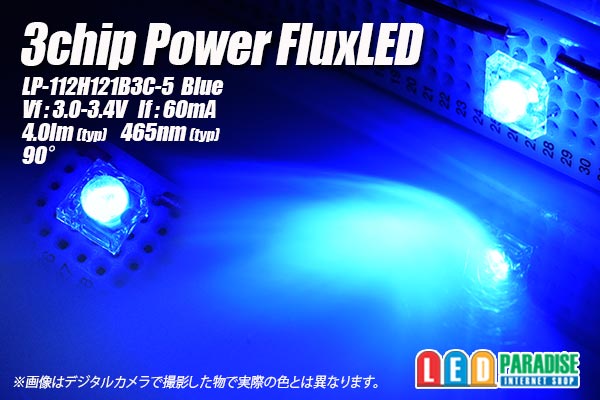

青色 3chipPowerFLUX
4lm 90°

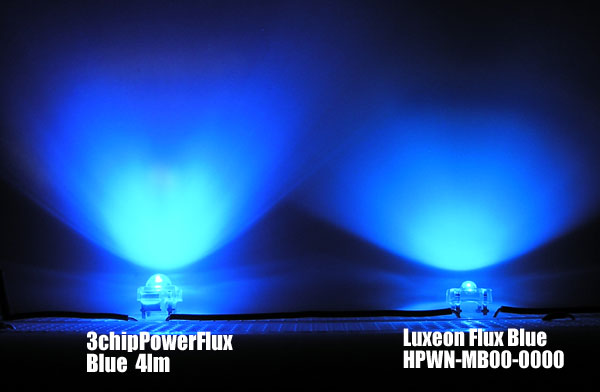

とても明るい 3chipPowerFlux入荷いたしました。
とにかく明るいFluxをお探しの方にお勧めです。
90° 4lm のパワーを是非お試し下さい。

■仕様
※販売単位をお選び下さい
10個セット  1,200円
30個セット  3,000円
60個セット  5,200円
120個セット  9,800円
バラ販売    150円

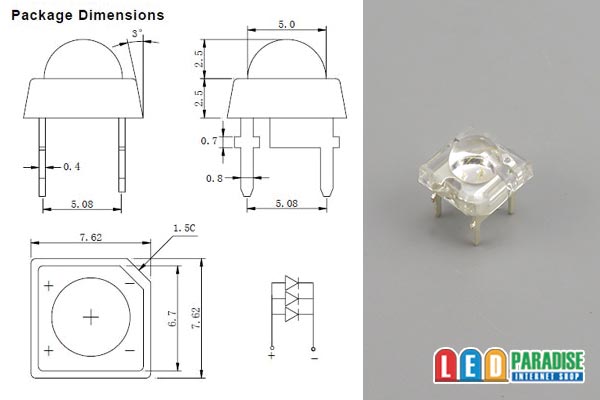

LP-112H121B3C-5

Vf=3.0〜3.4V
If=60mA
Wl: 465nm(typ)
Flux: 4lm(typ)
Angle: 90°


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
落札時お気軽にお申し付けください。(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)

 LED3個  (+)-【1/2W 82Ω】-LED-LED-LED(-)
 LED2個  (+)-【1W 150Ω】-LED-LED(-)
 LED1個  (+)-【1W 220Ω】-LED(-)

※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

○54mA流す場合 CRD E-183×3個並列

   【CRD E-183】
(+)-【CRD E-183】-LED-LED-LED-(-)
   【CRD E-183】


4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※LEDのVfの誤差などにより、抵抗値が変わる場合がございます。
あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
