エルパラオリジナル 5mm砲弾 広角60°橙色(オレンジ)LED入荷いたしました。
ウィンカー用として、また広い範囲を照らすイルミネーション用などに
是非お試しください。

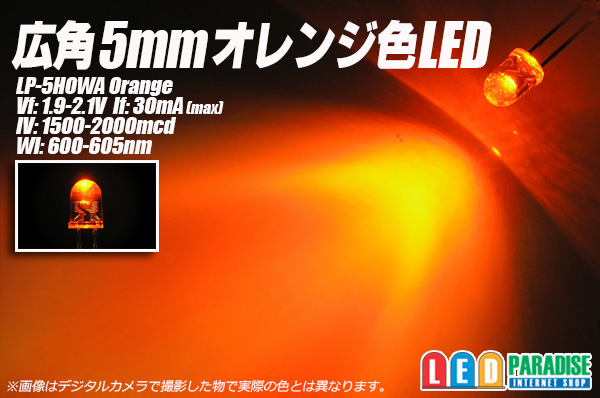

■広角5mm橙色LED 60°LP-5HOWA
■販売単位をお選び下さい。
10本セット 350円
30本セット 980円
50本セット 1500円
60本セット 1800円
100本セット 3200円
120本セット 3840円
バラ販売 100円

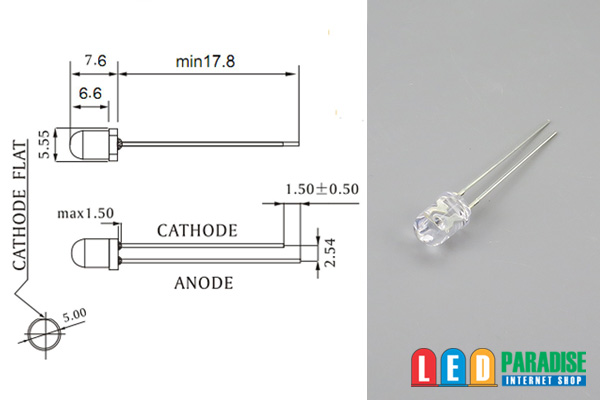

LP-5HOWA
Vf:1.9-2.1V
If:30mA(max)
Iv:1500-2000mcd
Wl:600-605nm
Angle: 60°
中国製 オリジナル
■12V車で抵抗を使って点灯させる場合の例 約20mA
LED5個 (+)-【1/4W 220Ω】-LED-LED-LED-LED-LED-(-)
LED4個 (+)-【1/4W 330Ω】-LED-LED-LED-LED-(-)
LED3個 (+)-【1/4W 430Ω】-LED-LED-LED-(-)
LED2個 (+)-【1/2W 560Ω】-LED-LED-(-)
LED1個 (+)-【1/2W 620Ω】-LED-(-)
※12V車ではLED5個直列が限度です。5個以上点灯させる
場合は上記の回路を並列に繋いで増やします。
■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例
○18mA流す場合 CRD E-103×2個並列
(+)-【CRD E-183】-LED-LED-LED-LED-(-)
○15mA流す場合 CRD E-153
(+)-【CRD E-153】-LED-LED-LED-LED-(-)
※あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
