3mm円筒型赤色 LP-R5PA3HC1B

OptoSupply の超高輝度　3mm円筒型 赤色LED です。
極小3mmTopFlat型の超広角タイプなので、ポジション球、
ルーム球、鉄道模型等のスペースの狭い場所に最適です。

※支架が逆向のタイプです。
この場合でも足の長い方がアノード（+）となります。ご注意下さい。


■仕様

---

■販売単位をお選び下さい。
10本セット 　 350円
30本セット 　 990円
　50本セット　　1500円
　60本セット　　1800円　　
100本セット　　2800円
120本セット　　3360円
バラ販売　　　　100円

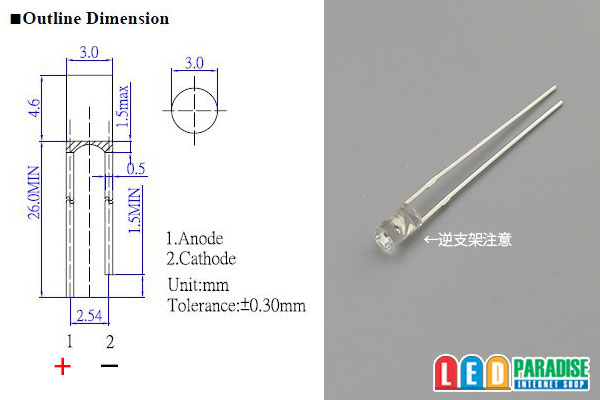

LP-R5PA3HC1B ※参考データ
Vf：2.1V(typ)
If：20mA
Iv：750-1120mcd
Wl：625nm (typ)
Angle：120°

メーカーデータシートpdf ※参考データ


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）

　LED5個 (+)-【1/4W 220Ω】-LED-LED-LED-LED-LED-(-) 　
　LED4個 (+)-【1/4W 330Ω】-LED-LED-LED-LED-(-)
　LED3個 (+)-【1/2W 430Ω】-LED-LED-LED-(-)
　LED2個 (+)-【1/2W 560Ω】-LED-LED-(-)
　LED1個 (+)-【1/2W 620Ω】-LED-(-)

※12V車ではLED5個直列が限度です。6個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○20mA流す場合　CRD E-103×2個並列

　　　　【CRD E-103】
　 (+)-　 　　　　　　 　-LED-LED-LED-(-)
　　 　 【CRD E-103】

○18mA流す場合　CRD E-183

　(+)-【CRD E-183】-LED-LED-LED-(-)


※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
