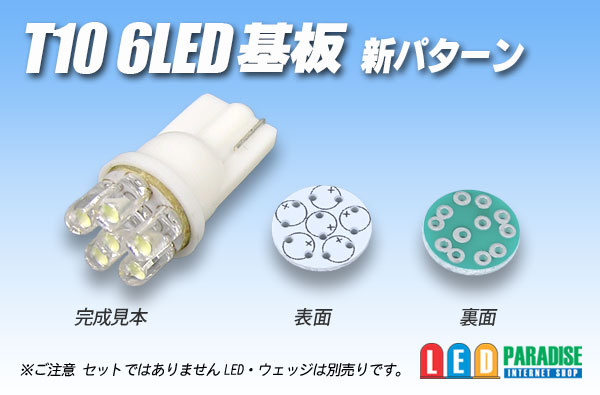

T10　6LED基板
（新パターン）

■特長

---

※ご注意!!　以前の物とパターンが異なります。
　こちらの基板は、3直列×2回路となっておりますのでご注意下さい。

T-10ウェッジベース用　3mmLED6灯専用基板です。
3mmLEDが、6本も収まりますのでとても明るいウェッジ球が出来ます。
是非自作ポジションにチャレンジしてみて下さい。

■仕様

---

■販売単位をお選び下さい。
バラ販売　　　 40円
10枚セット　　350円
100枚セット　 3,000円

寸法 ： 9.8mmφ×1.0mm

○ウェッジベースはA型をお使い下さい　Ｂ型は適合しません。
※ハンダ付け後はウェッジ内側の縁にハンダが当たり、基板がピッタリ収まらない場合がありますので、接着剤などで固定して下さい。

○ツバなしの、3mm砲弾型・3mm円筒型LEDが使用可能です。

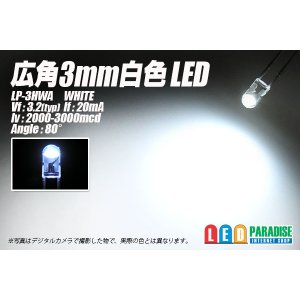

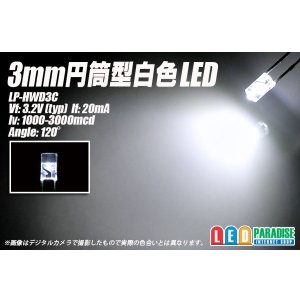

※当店の3mm広角LED・3mm円筒型LEDは、ツバなしですので使用可能です。

■ご注意

---

一部印刷の見づらい物もございます。ご了承の上お買い求め下さい。
ロットにより印刷が異なる場合がございます。
説明書・製作手順書等のご用意はございません。

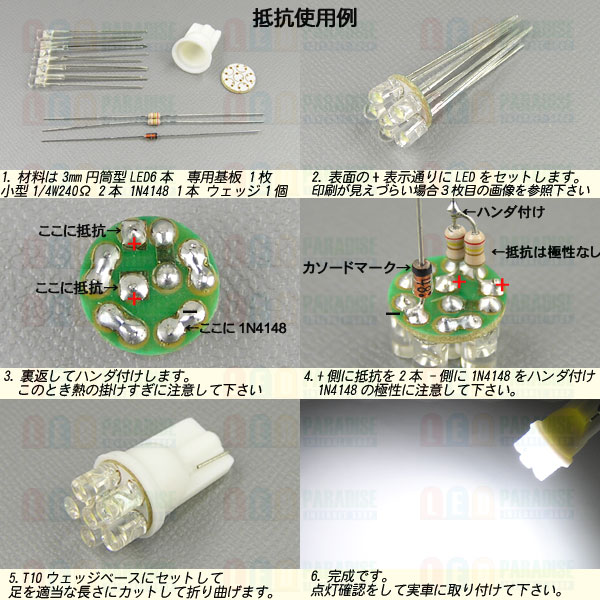

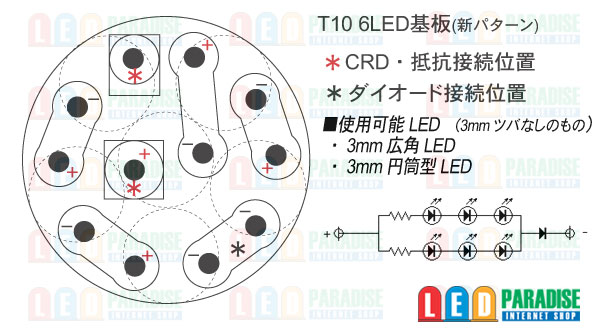

２枚目・３枚目の画像を参考に製作して下さい。

■抵抗参考値
　○白、青、電球色、緑　小型1/4W 240Ω〜300Ω程度
　○赤、黄、橙　小型1/4W 330Ω〜390Ω程度

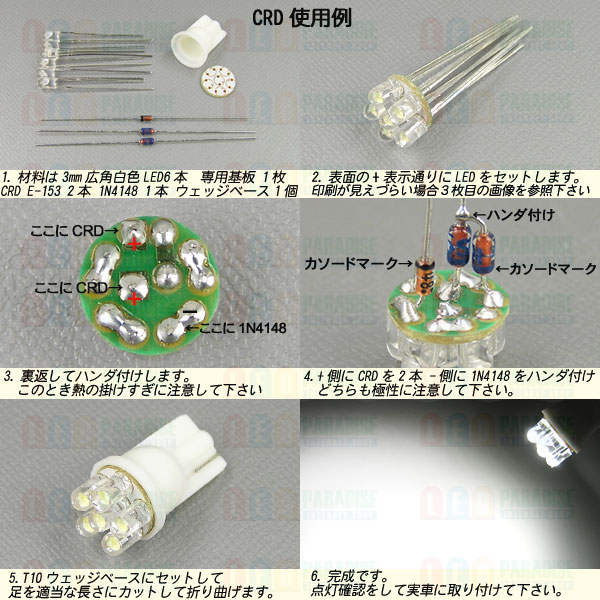

■CRDの場合
　○全色　E-153かE-183（近日入荷予定）
