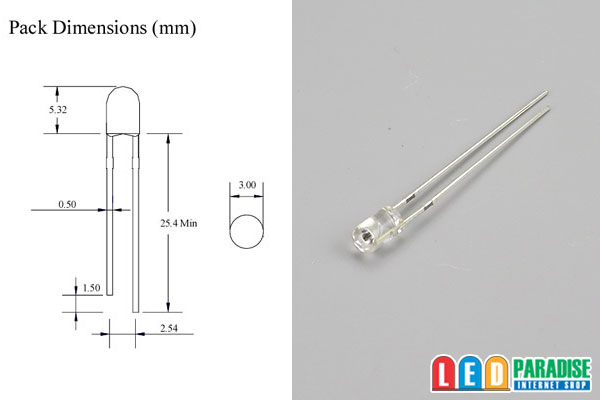

広角3mmオレンジ色LED

■特長

---

80°超広角の3mmタイプです。
メーカー変更になっております。
鉄道模型等、狭いスペースの改造にピッタリです。

■仕様

---

■販売単位をお選び下さい。
10本セット　400円
30本セット　1140円
50本セット　1750円
60本セット　2100円
100本セット　3200円
120本セット　3840円
バラ販売　50円


LP-3HOA-2　
Vf：2.0V(typ)
If：20mA
Iv：1000-1200mcd
Wl：600-605nm
Angle：80°

中国製

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
　 ご購入時カート備考欄より、お気軽にお申し付けください。（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V・約20mA時）

　LED5個 (+)-【1/4W　220Ω】-LED-LED-LED-LED-LED-(-)
　LED4個 (+)-【1/4W　330Ω】-LED-LED-LED-LED-(-)
　LED3個 (+)-【1/4W　430Ω】-LED-LED-LED-(-)
　LED2個 (+)-【1/2W　560Ω】-LED-LED-(-)
　LED1個 (+)-【1/2W　620Ω】-LED-(-)

　※12V車ではLED5個直列が限度です。6個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

　○20mA流す場合　CRD E-103×2個並列 LED1〜4個

　　　　　【CRD E-103】
　　(+)-　 　　　　　　 　-LED-LED-LED-LED-(-)
　　　　　【CRD E-103】

　○15mA流す場合　CRD E-153使用 LED1〜4個
　　　　　
　　(+)-【CRD E-153】-LED-LED-LED-LED-(-)


　5個以上点灯させる場合は上記の回路を並列に繋いで増やします。

　※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
　※点灯させる本数などにより、抵抗値が変わる場合がございます。
　　 あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
