商品詳細

角形2.3.4赤色LED LP-234RUCOE14 [1541]

販売価格: 38円(税込)

商品詳細

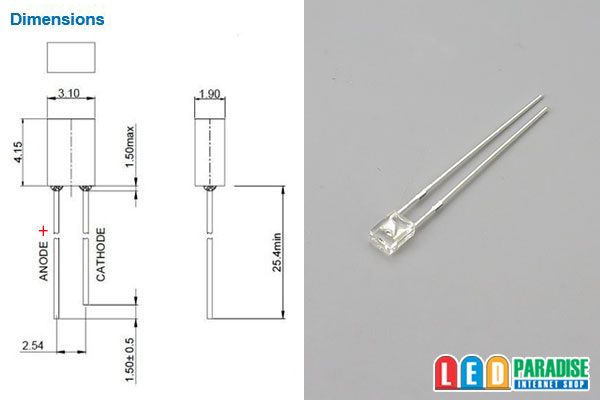

角形2.3.4赤色LED LP-234RUCOE14

2.3.4角形赤色LED新型番にて入荷いたしました。
とても小さいLEDですので、ウェッジベースなどの限られたスペース等に!!

■仕様
※販売単位をお選び下さい。
 10本セット   380円
 30本セット  1080円
 50本セット  1750円
 60本セット  2100円
100本セット  2900円
120本セット  3480円
バラ販売    100円

■LP-234RUCOE14
Vf:2.0V(typ)
If:20mA
Iv:400-600mcd
Wl:625nm
Angle:120°


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V) 約20mA

 LED5個 (+)-【1/4W 220Ω】-LED-LED-LED-LED-LED-(-)
 LED4個 (+)-【1/4W 330Ω】-LED-LED-LED-LED-(-)
 LED3個 (+)-【1/4W 430Ω】-LED-LED-LED-(-)
 LED2個 (+)-【1/2W 560Ω】-LED-LED-(-)
 LED1個 (+)-【1/2W 630Ω】-LED-(-)


※12V車ではLED5個直列が限度です。6個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車でCRDを使って点灯させる場合の例

○18mA流す場合 CRD E-103×2個並列


  (+)-【CRD E-183】-LED-LED-LED-LED-(-)


○20mA流す場合 CRD E-103×2個並列

    【CRD E-103】
  (+)-          -LED-LED-LED-LED-(-)
     【CRD E-103】


※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
