商品詳細

3528白色チップLED 8000K [1806]

販売価格: 30円(税込)

商品詳細

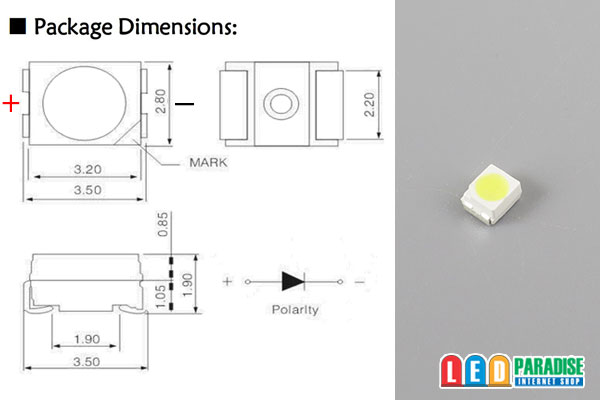

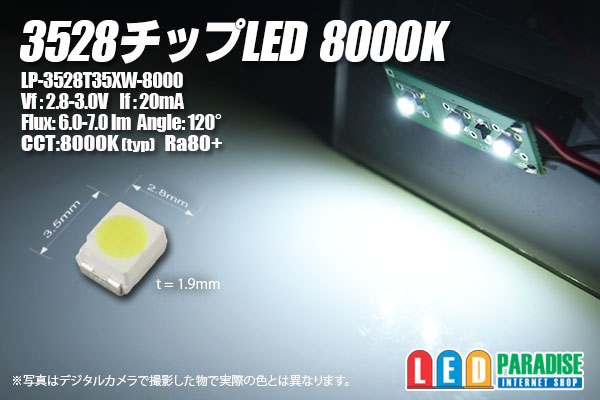

3528白色チップLED 8000K LP-3528T35XW-8000

色温度:8000K(typ)の 3528チップLED
Ra80+の高演色タイプとなっております。

ご要望の多かった色温度高めのチップを特注で作りました。

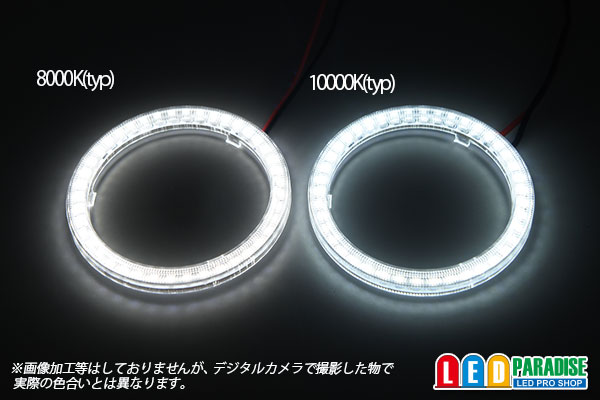

LEDイカリングやルームランプ、エアコンパネル等に
ジオラマや建築模型等にも是非お試しください。

扱いやすい3528タイプです。

※販売単位がありますのでご選択下さい。
5個セット  180円
10個セット 300円
30個セット  840円
50個セット 1,250円
60個セット 1,500円
100個セット 2,300円
120個セット 2,760円

■LP-3528T35XW-8000

Vf:2.8-3.0V(typ)
If:20mA
Flux:6.0-7.0lm
Angle:120°

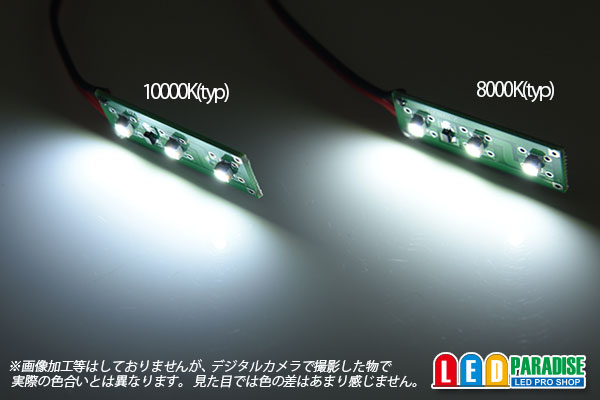

CCT:8000K(typ)
Ra80+
中国製 オリジナル

※色温度は標準値で一定の物ではありません。
※写真中の基板、イカリングpcカバー等は商品に含まれません。

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。(無料)

■12V車、抵抗を使って点灯する場合の例(最大電圧14.4V)
 LED3個  (+)-【1/4W 270Ω】-LED-LED-LED-(-)
 LED2個  (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個  (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

 ○18mA流す場合 CRD S-183T

  (+)-【CRD S-183T】-LED-LED-LED-(-)



4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
 改造はご自身でテストの上自己責任でお願いします。
