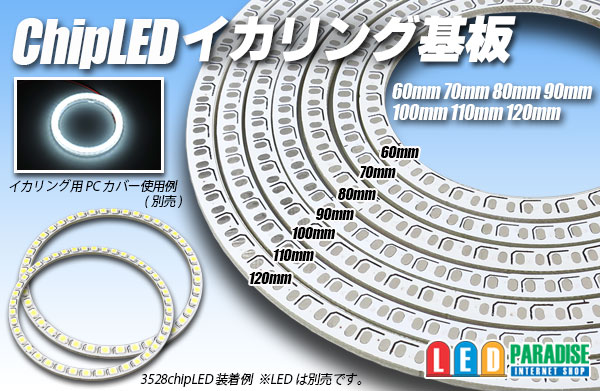

ChipLED イカリング基板

エルパラオリジナル ChipLED イカリング基板が入荷致しました。
自作イカリングやテールランプなどにも流用できるかと思います。

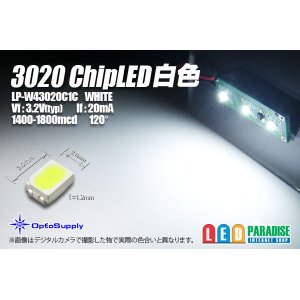

3020・3216・3528のChipLEDが使用可能です。

3528chipLEDはカラーバリエーションも豊富なので
車用だけで無く円形の照明用などにも是非ご利用下さい。

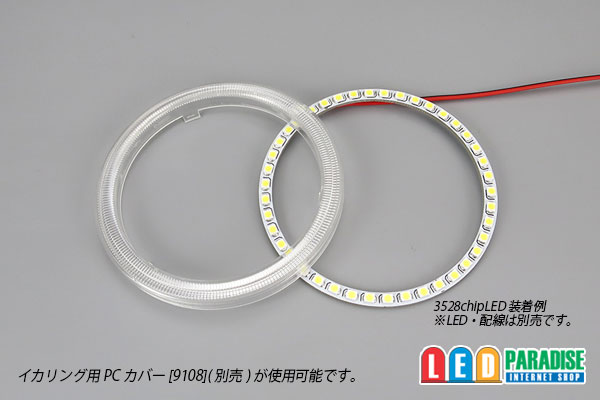

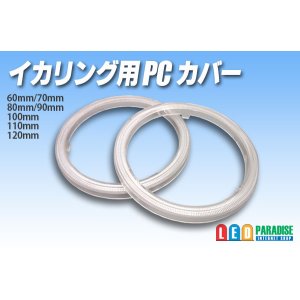

別売りのイカリング用PCカバーが装着可能です。
https://www.led-paradise.com/product/1531

■サイズをお選び下さい。

外径 60mm　1枚 240円　30LED 内径50mm
外径 70mm　1枚 320円　36LED 内径60mm
外径 80mm　1枚 420円　42LED 内径70mm
外径 90mm　1枚 530円　48LED 内径80mm
外径100mm　1枚 650円　54LED 内径90mm
外径110mm　1枚 780円　60LED 内径100mm
外径120mm　1枚 940円　66LED 内径110mm

基板幅　(約)5mm 基板厚み　1.6mm　材質：FR-4

回路は、LED3個＋抵抗の直列ユニットが並列につながっています。　

LEDカバー付き完成品もご用意致しました。
LED イカリング 白色[9125]
https://www.led-paradise.com/product/2517


※ご注意
○ロットにより基板の色味や印刷が異なる場合があります。
○写真中のLED・抵抗・配線等は別売りです。価格は基板単体の価格となります。
○解説書・説明書等ございません。

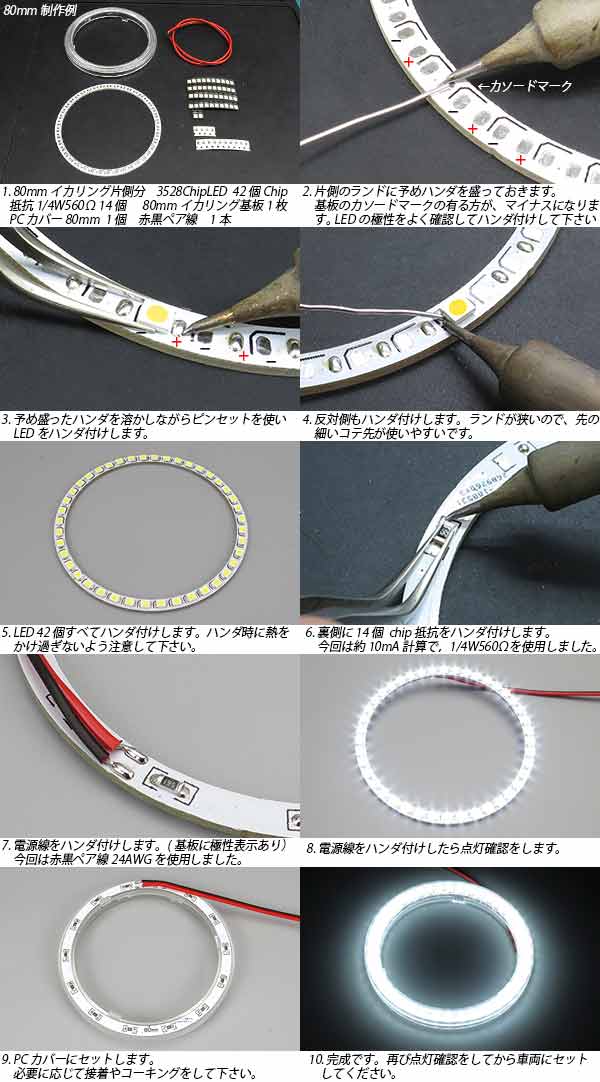

　4枚目の画像を参考に制作ください。

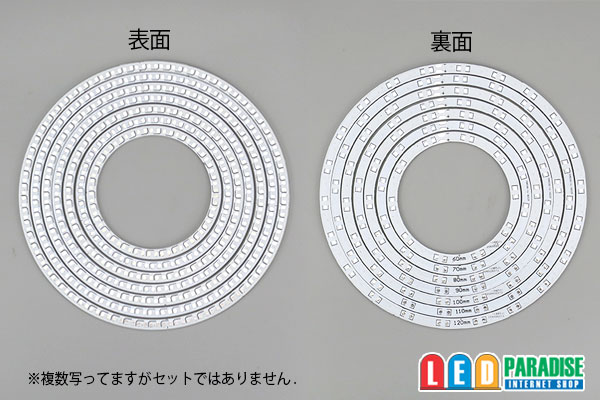

○写真では各サイズ掲載されていますが、セットでの販売ではありません、
　必要な寸法と数量をご指定下さい。

上記ご了承の上お求め下さい。
