広角3mm青色LED [0521]
販売価格: 40円(税込)
商品詳細

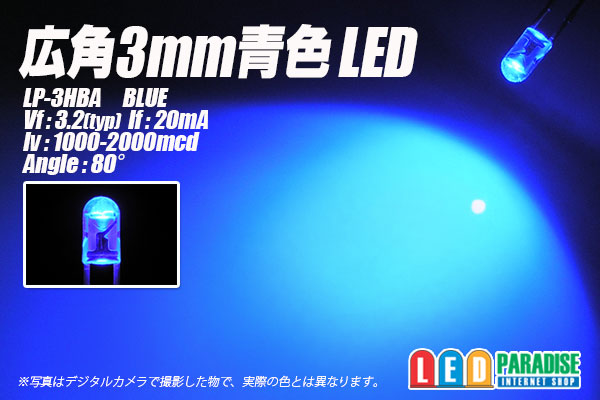

3mm広角青色LED LP-3HBA
長年ご好評頂いたLP-3HBAが帰ってきました。
製造中止後、たくさんのお問い合わせを頂き、
なんとかお願いして、継続して作って頂くことができました。
取り扱いから10年、沢山のご好評を頂いた3mm青色LEDを是非お試し下さい。
■仕様
■ ■販売単位をお選び下さい。
10本セット 400円
30本セット 1140円
50本セット 1750円
60本セット 2100円
100本セット 3200円
120本セット 3840円
バラ販売 50円
LP-3HBA
Vf:3.2V(typ)
If:20mA
Iv:1000-2000mcd
Wl:465nm(typ)
Angle:80°
※電子工作初心者の方12V車用の簡単な配線図をご用意しております。 ご購入時にお申し付け下さい(無料)
■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)
LED3個 (+)-【1/4W 240Ω】-LED-LED-LED-(-)
LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
LED1個 (+)-【1/2W 560Ω】-LED-(-)
※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。
■12V車でCRDを使って点灯させる場合の例
○18mA流す場合 CRD E-183
(+)-【CRD E-183】-LED-LED-LED-(-)
○20mA流す場合 CRD E-103×2個並列
【CRD E-103】
(+)- -LED-LED-LED-(-)
【CRD E-103】
※CRDには極性が有りますのでご注意下さい。 ※改造はご自身でテストの上自己責任でお願いします。
※ご注意※ 写真では正確な色再現が出来ません。お使いのPC環境で見たままの 色で届く訳ではございませんのでご了承ください
長年ご好評頂いたLP-3HBAが帰ってきました。
製造中止後、たくさんのお問い合わせを頂き、
なんとかお願いして、継続して作って頂くことができました。
取り扱いから10年、沢山のご好評を頂いた3mm青色LEDを是非お試し下さい。
■仕様
■ ■販売単位をお選び下さい。
10本セット 400円
30本セット 1140円
50本セット 1750円
60本セット 2100円
100本セット 3200円
120本セット 3840円
バラ販売 50円
LP-3HBA
Vf:3.2V(typ)
If:20mA
Iv:1000-2000mcd
Wl:465nm(typ)
Angle:80°
※電子工作初心者の方12V車用の簡単な配線図をご用意しております。 ご購入時にお申し付け下さい(無料)
■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)
LED3個 (+)-【1/4W 240Ω】-LED-LED-LED-(-)
LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
LED1個 (+)-【1/2W 560Ω】-LED-(-)
※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。
■12V車でCRDを使って点灯させる場合の例
○18mA流す場合 CRD E-183
(+)-【CRD E-183】-LED-LED-LED-(-)
○20mA流す場合 CRD E-103×2個並列
【CRD E-103】
(+)- -LED-LED-LED-(-)
【CRD E-103】
※CRDには極性が有りますのでご注意下さい。 ※改造はご自身でテストの上自己責任でお願いします。
※ご注意※ 写真では正確な色再現が出来ません。お使いのPC環境で見たままの 色で届く訳ではございませんのでご了承ください
