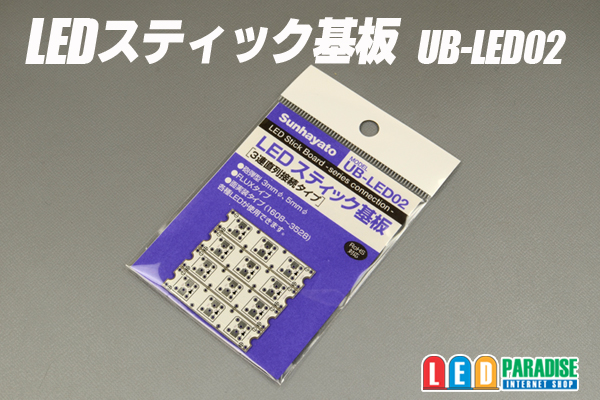

LEDスティック基板
UB-LED02
■特長
□LEDが3つ直列接続されている基板です。
□表面実装から砲弾型までさまざまな形のLEDが実装できます。
□制限抵抗や定電流ダイオードが実装できるランドが設けられています。
□照明・イルミネーションに最適な白レジスト仕上げです。
□Vカット部分で簡単に割ることができ、4枚の基板に分割できます。
・砲弾型3mmφ、5mmφ、10mmφ
・角型LED(FLUXタイプ)
・面実装タイプ（1608〜3528）
の各種LEDが使用できます
使い方は、
サンハヤト電子工作ブログ
■仕様

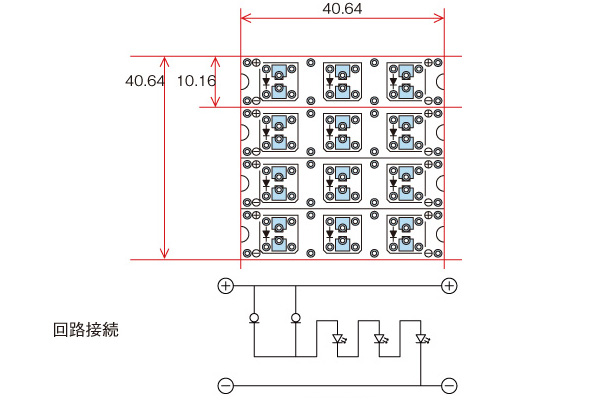

寸法 40.64×40.64mm（カット後：10.16×40.64mm 4枚）
材質・板厚 両面ガラスコンポジット（CEM-3）1.0mmt
仕上処理 スルーホール、鉛フリー半田レベラー、両面白レジスト、黒色シルク
