LP-5YKA5B61P 5mm広角黄色 48000mcd [1043]

販売価格: 30円(税込)

商品詳細

OptoSupply
5mm広角黄色LED
LP-5YKA5B61P
48000mcd

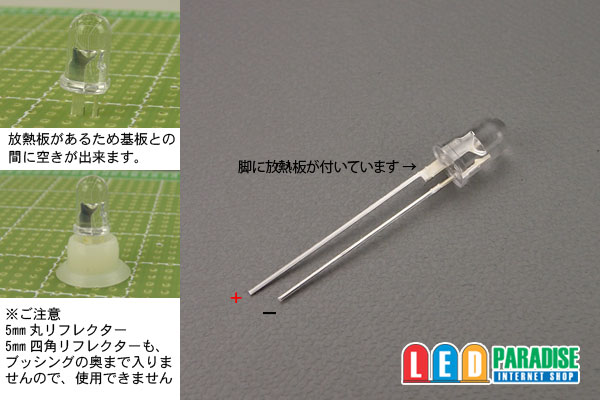

超高輝度48000mcd 脚に放熱板の付いているタイプです。
お値段も激安となっておりますので、是非お試し下さい。

※ご注意
メーカー品番変更のため新型番に切り替わりになりました。
K品番の、支架が逆になったタイプとなりますのでご注意下さい。
この場合でも脚の長い方がアノード(+)となります。

■仕様
※販売単位をお選び下さい
10本セット 300円
30本セット 900円
50本セット 1450円
60本セット 1740円
100本セット 2800円
120本セット 3360円
バラ販売 100円

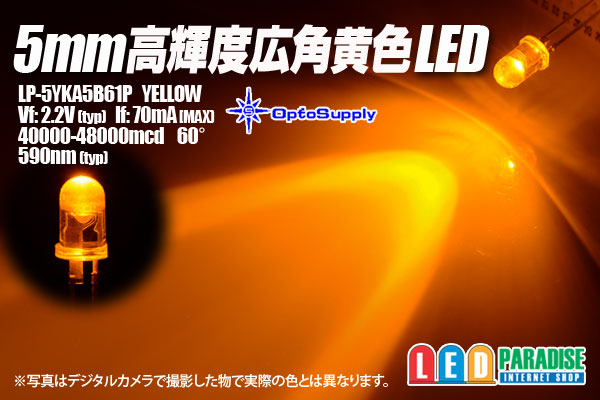

LP-5YKA5B61P (参考データ)
Vf : 2.2V(typ)
If : 70mA(MAX) 40〜50mA推奨
Iv:40000-48000mcd
Angle:  60°
波長:590nm(typ)

※参考データ (ロットによりばらつきがございます。)

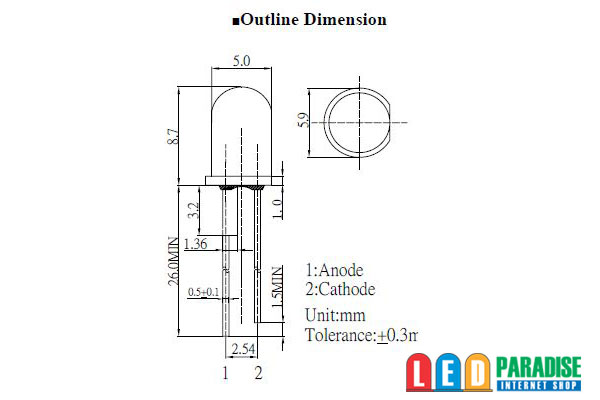

メーカーデータシートpdf(参考データ)


※電子工作初心者の方、12V車用の配線図をご用意してございます。
お買い上げ時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(約45mA)

LED4個  (+)-【1/2W 130Ω】-LED-LED-LED-LED-(-)
LED3個  (+)-【1/2W 180Ω】-LED-LED-LED-(-)
LED2個  (+)-【1W 220Ω】-LED-LED-(-)
LED1個  (+)-【1W 270Ω】-LED-(-)

※12V車では4個直列が限度です。
5個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

 ○45mA流す場合 CRD E-153×3個並列

   【CRD E-153】
(+)-【CRD E-153】-LED-LED-LED-LED-(-)
   【CRD E-153】


※抵抗値はあくまでも参考値です。点灯環境により調整が必要になります。
※改造はご自身でテストの上自己責任でお願いします。
