日亜 NSPR310S 赤色LED [2140]

販売価格: 70円(税込)

商品詳細

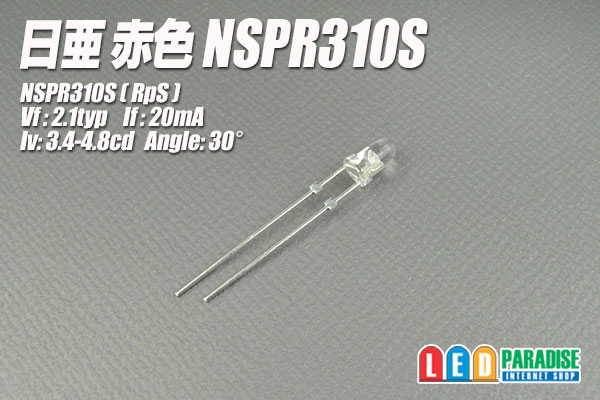

日亜3mm赤色LED
NSPR310S


日亜3mm赤色LED入荷いたしました。
高信頼、高耐久、最新のLEDを是非お試し下さい。

■仕様
NSPR310S (RpS)

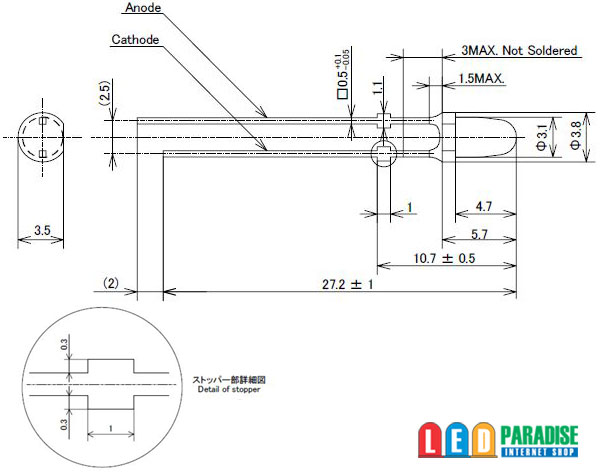

ストッパーあり
Vf:2.1V(typ)
If:20mA
色調:Rp
光度Sランク:3.4-4.8cd
指向角:30°

■販売単位をお選び下さい。

10本セット   800円 (1本あたり 80円)
50本セット   3500円 (1本あたり 70円)
100本セット  6500円 (1本あたり 65円)
バラ販売    150円


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
 ご購入時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)
 LED5個 (+)-【1/4W 200Ω】-LED-LED-LED-LED-LED-(-)
 LED4個 (+)-【1/4W 330Ω】-LED-LED-LED-LED-(-)
 LED3個 (+)-【1/4W 430Ω】-LED-LED-LED-(-)
 LED2個 (+)-【1/2W 560Ω】-LED-LED-(-)
 LED1個 (+)-【1/2W 620Ω】-LED-(-)

※12V車ではLED5個直列が限度です。
 4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○20mA流す場合 CRD E-103×2個並列

    【CRD E-103】
  (+)-          -LED-LED-LED-LED-(-)
     【CRD E-103】

○18mA流す場合 CRD E-183

  (+)-【CRD E-183】-LED-LED-LED-LED-(-)

※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
