Optosupply

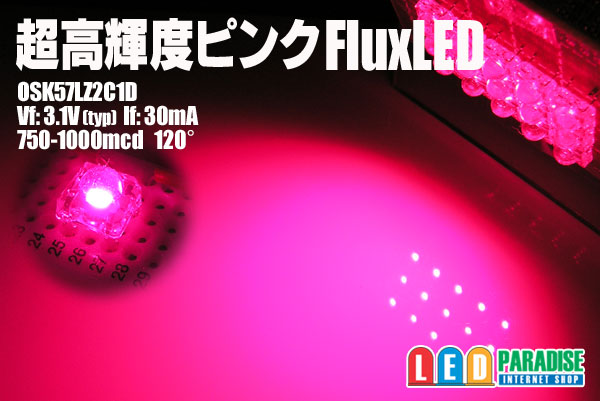

ピンクFluxLED

女性に人気のピンク　Fluxタイプです。
以前訳あり品で販売していた物と同品番の　新ロットA品です。

■仕様

---

※販売単位がございますのでお選び下さい
10個セット　　500円
50個セット　　2200円
100個セット　 3900円
バラ販売　　　 100円
500個袋入り価格ご相談下さい

OSK57LZ2C1D
Vf：3.1v(typ)
If：30mA　50mA(max)（20mA以下推奨）
Iv：750-1000mCD
Angle：120°

メーカーデータシートpdf

■ご注意

---

ピンク色は経年変化で退色致します。（期間は点灯環境によって異なります）
色合いにばらつきがある場合がございます。
画像はデジタルカメラで撮影した物で、実際の色とは異なります。
上記ご理解の上お求め下さい。

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
　　お気軽にお申し付けください。（無料）

■12V車、抵抗を使って点灯する場合の例（最大電圧14.4V）

　LED3個　 (+)-【1/4W　270Ω】-LED-LED-LED-(-)
　LED2個　 (+)-【1/4W　430Ω】-LED-LED-(-)
　LED1個 　(+)-【1/2W　560Ω】-LED-(-)

※12V車ではLED2個直列が限度です。
3個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

　○20mA流す場合　CRD E-153 2本並列

　　　　【CRD E-103】
　　(+)-　　　　　　　　-LED-LED-LED-(-)
　　　　【CRD E-103】

　○18mA流す場合　CRD E-183　1本

　　(+)-【CRD E-183】-LED-LED-LED-(-)

4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として、改造はご自身でテストの上自己責任でお願いします。
