商品詳細

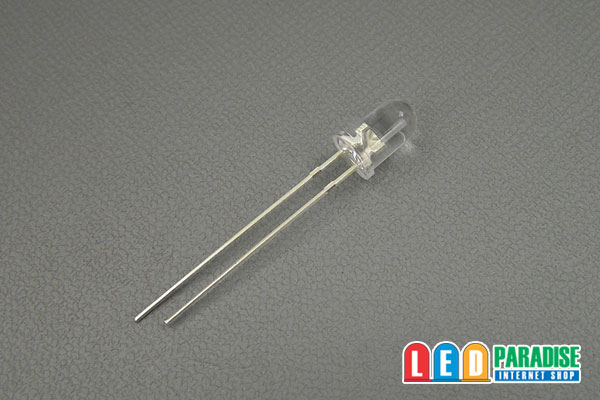

5mm白色 LP-WA4K5111A OptoSupply [1020]

販売価格: 40円(税込)

商品詳細

OptoSupply
5mm白色
LP-WA4K5111A


OptoSupply の超高輝度白色LED 40000-45000mcd 白色LED です。

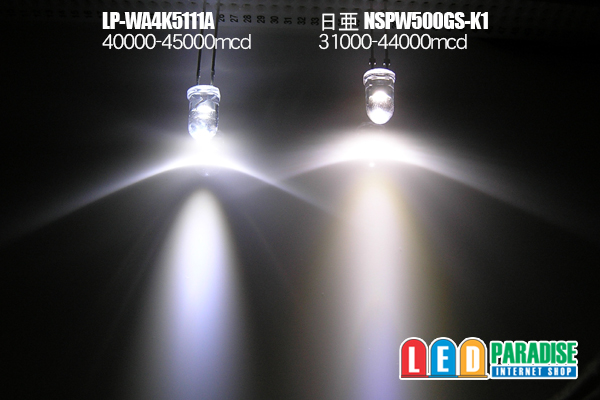

NSPW500GS-K1と比べてみると、やはりNSPW500GS-K1の方が明るく感じますが、お値段もお安くなっておりますので、是非お試し下さい。
以前の物と型番変更になっております。

■仕様
■販売単位をお選び下さい。
10本セット 400円
30本セット 1200円
50本セット 1750円
60本セット 2100円
100本セット 3000円
120本セット 3600円
バラ販売 100円

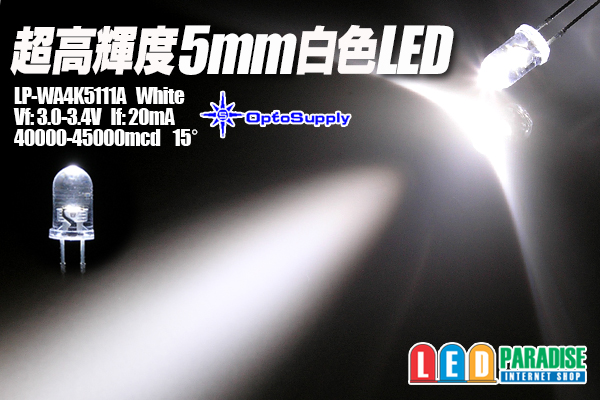

LP-WA4K5111A
Vf:3.0-3.4V
If:20mA
Iv:40000-45000mcd
Angle:15°
メーカーデータシートpdf (参考データ)


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)
 LED3個 (+)-【1/4W 240Ω】-LED-LED-LED-(-)
 LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○20mA流す場合 CRD E-103×2個並列

    【CRD E-103】
  (+)-          -LED-LED-LED-(-)
     【CRD E-103】

○18mA流す場合 CRD E-183

 (+)-【CRD E-183】-LED-LED-LED-(-)


※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

■ご注意
写真では正確な色再現が出来ません。お使いのPC環境で見たままの
白色で届く訳ではございませんのでご了承ください
