黄色チップLED 3216  [1863]

販売価格: 50円(税込)

商品詳細

超高輝度

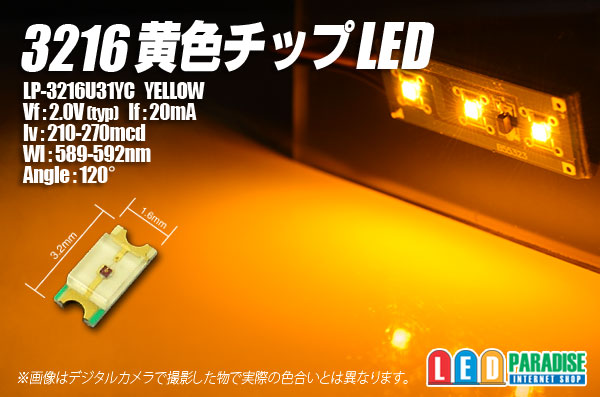

黄色チップLED 3216 LP-3216U6YC


超激光のチップLED入荷いたしました。
メーターパネルやエアコンパネル、鉄道模型などにも最適です。

■仕様
※販売単位がありますのでご選択下さい。
5個セット   300円
10個セット  500円
30個セット  1,350円
50個セット  2,000円
60個セット  2,400円
100個セット  3,500円
120個セット  4,200円

LP-3216U31YC
Vf:2.0V(typ)
If:20mA
Iv:210-270mcd
Wl:589-592nm
Angle:120°

中国製 オリジナル

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付けください。(無料)

■12V車で抵抗を使って点灯させる場合の例

 LED5個(+)-【1/4W 220Ω】-LED-LED-LED-LED-LED-(-)
 LED4個(+)-【1/4W 330Ω】-LED-LED-LED-LED-(-)
 LED3個(+)-【1/4W 430Ω】-LED-LED-LED-(-)
 LED2個(+)-【1/4W 560Ω】-LED-LED-(-)
 LED1個(+)-【1/4W 630Ω】-LED-(-)

※12V車ではLED5個直列が限度です。
6個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

 ○20mA流す場合 CRD E-103×2個並列
   【CRD E-103】
(+)-          -LED-LED-LED-LED-(-)
    【CRD E-103】

○18mA流す場合

  (+)-【CRD E-183】-LED-LED-LED-LED-(-)

5個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※点灯させる本数などにより、抵抗値が変わる場合がございます。あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
