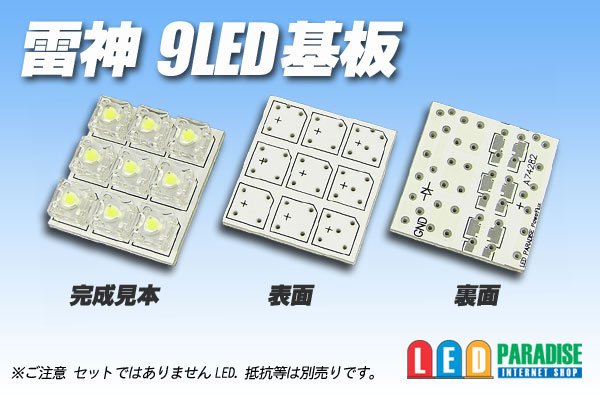

雷神 9LED基板
■特長
エルパラオリジナル 日亜雷神用 9LED基板が、入荷いたしました。
面倒だった配線不要、簡単なハンダ付けで超爆光のLEDパネルが出来上がります。
3chipPowerFlux等にも応用可能です。
■仕様
■販売単位をお選び下さい。
バラ販売 100円
10枚セット 800円
100枚セット 6000円
基板サイズ(約)：30mm×27mm×1.6mm ※個体差あり
※3直列×3並列となります。
■ご注意
写真中のLED・CRD・配線等は別売りです。
価格は基板1枚の価格となります。

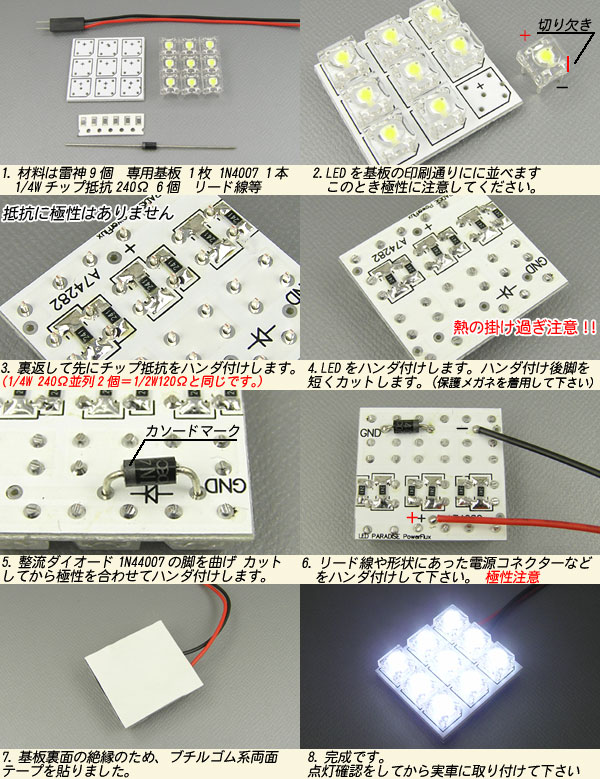

説明書等ございません ２枚目の写真をご参考に製作して下さい。
基板に製造時に必要な穴の開いている物がございますが不良品ではありません。
■12V車用抵抗参考値
雷神の場合 1/4wチップ抵抗 240Ω 2個並列 程度
■CRDの場合 S-183TかS-153T 2個並列(約30〜36mA) 程度
※密集配置ですので、雷神の場合30mA〜40mA程度で点灯させてください
