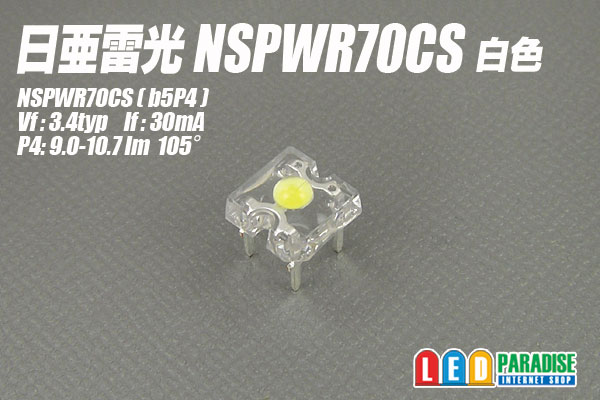

日亜白色LED
NSPWR70CS
雷光RAIKOH

日亜HighFlux再入荷いたしました。
国産の明るい最高品質のLEDを是非お試し下さい。

■仕様

---

NSPWR70CS
Vf：3.4V
If：30mA
色調 b5光度P4：9.0-10.7lm
指向角：105°

メーカーデータシートpdf

■販売単位をお選び下さい。
10個セット　　1200円
（1個あたり 120円）
30個セット　　3300円
（1個あたり 110円）
60個セット　　5400円
（1個あたり 90円）
120個セット　 10200円
（1個あたり 85円）
バラ販売　　　200円

※こちらの製品は雷神(RAIJIN)ではありませんのでご注意下さい。


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
　ご購入時にお申し付け下さい（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）
　LED3個 (+)-【1/4W 150Ω】-LED-LED-LED-(-)
　LED2個 (+)-【1/2W 270Ω】-LED-LED-(-)
　LED1個 (+)-【1/2W 390Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例
　LED直列1〜3個

○30mA流す場合　CRD E-153×2個並列

　　　　【CRD E-153】
　 (+)-　 　　　　　　 　-LED-LED-LED-(-)
　　 　 【CRD E-153】

○30mA流す場合　CRD L-2733　

　(+)-【CRD L-2733】-LED-LED-LED-(-)

※LED直列３個の場合多少安定性に欠けます。
※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
