8mm砲弾型青色LED LP-8B4SCHJ12
大きいレンズでインパクト抜群の8ｍｍ砲弾型青色LED
新型番に切り替わり、明るくなっております。
是非お試し下さい。
■販売単位をお選び下さい。(すべて消費税込み)
10本セット 400円
30本セット 1050円
50本セット 1500円
60本セット 1800円
100本セット 2800円
120本セット 3360円
500本セット 11,000円
バラ販売 100円

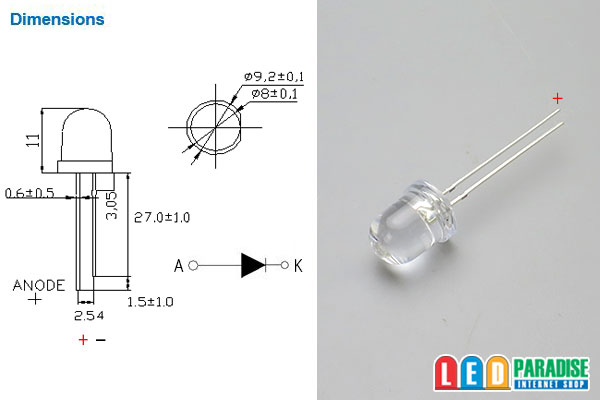

■仕様
LP-8B4SCHJ12
Vf：3.2V(typ)
If：20mA
Iv：6000-8000mcd
Angle：20°
波長：465nm(typ)
中国製 オリジナル
※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい（無料）
■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）
LED3個 (+)-【1/4W 240Ω】-LED-LED-LED-(-)
LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
LED1個 (+)-【1/2W 560Ω】-LED-(-)
※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。
■12V車でCRDを使って点灯させる場合の例
○18mA流す場合 CRD E-183
(+)-【CRD E-183】-LED-LED-LED-(-)
○15mA流す場合
(+)-【CRD E-153】-LED-LED-LED-(-)
※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
※ご注意※
写真はデジタルカメラで撮影した物で、実際の色とは異なります。
