3mm円筒型オレンジ色LED LP-O5PA3HC1B

OptoSupplyの極小3mmの超広角3mm円筒型オレンジ色LED
ポジション球、ルーム球、鉄道模型等スペースの狭い場所に最適です。

■仕様

---

■販売単位をお選び下さい。
10本セット 　 350円
50本セット　 1500円
100本セット　 2800円
バラ販売　 　 100円

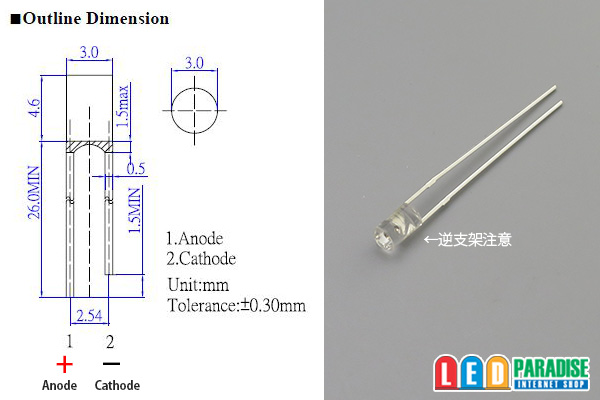

LP-O5PA3HC1B
Vf：1.9-2.2V　
If：20mA　
Iv:750－1120mcd　
Wl:600-610nm　
Angle:120°

中国製

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
　　ご購入時カート備考欄より、お気軽にお申し付けください。（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）

LED5個 (+)-【1/4W　220Ω】-LED-LED-LED-LED-LED-(-)
LED4個 (+)-【1/4W　330Ω】-LED-LED-LED-LED-(-)
LED3個 (+)-【1/4W　430Ω】-LED-LED-LED-(-)
LED2個 (+)-【1/2W　560Ω】-LED-LED-(-)
LED1個 (+)-【1/2W　620Ω】-LED-(-)

※12V車ではLED5個直列が限度です。6個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例


　○18mA流す場合　CRD E-183
　　　　　
　　 (+)-【CRD E-183】-LED-LED-LED-LED-(-)


　○15mA流す場合　CRD E-183
　　　　　
　　 (+)-【CRD E-153】-LED-LED-LED-LED-(-)

　　 5個以上直列点灯させる場合は上記の回路を並列に繋いで増やします。
