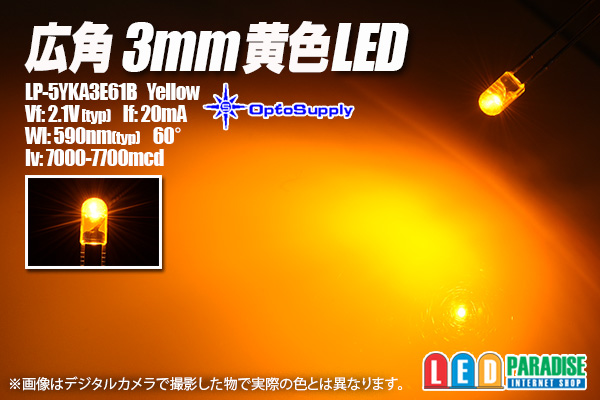

OptoSupply 広角3mm黄色 LP-5YKA3E61B

OptoSupply の高輝度広角3mm黄色LED です。
お値段もお安くなっておりますので、是非お試し下さい。

※以前のタイプが製造中止になりOptosupply製品に変更になっております。

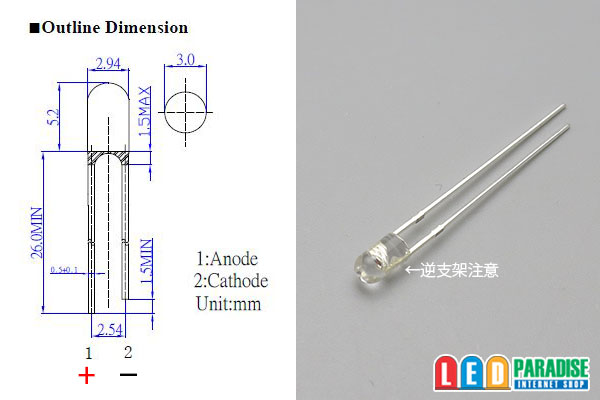

■仕様

---

■販売単位をお選び下さい。
10本セット 　 300円 　
30本セット　　 900円
50本セット　　1250円
60本セット　　1500円　　
100本セット　 2000円
120本セット　 2400円
バラ販売　　　　 50円

LP-B56A3E61B ※参考データ
Vf：3.1V(typ)
If：20mA
Iv：3000-4200mcd
Wl：470nm(typ)
Angle：60°


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時カート備考欄より、お気軽にお申し付けください。（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V・約20mA時）

LED5個 (+)-【1/4W　220Ω】-LED-LED-LED-LED-LED-(-)
LED4個 (+)-【1/4W　330Ω】-LED-LED-LED-LED-(-)
LED3個 (+)-【1/4W　430Ω】-LED-LED-LED-(-)
LED2個 (+)-【1/2W　560Ω】-LED-LED-(-)
LED1個 (+)-【1/2W　6２0Ω】-LED-(-)

※12V車ではLED5個直列が限度です。6個以上点灯させる場合は上記の回路を並列に繋いで増やします。
