日亜 NSPL500S 電球色 [2153]

販売価格: 100円(税込)

商品詳細

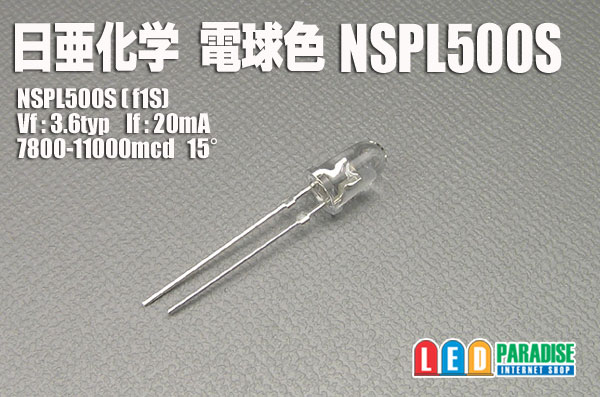

日亜5mm NSPL500S
電球色LED


日亜の新製品超高輝度LED入荷いたしました。
高信頼、高耐久、最新のLEDを是非お試し下さい。

■仕様
NSPL500S (f1S)
ストッパーあり
Vf:3.6typ
If:20mA
色調:f1
光度Sランク:7800-11000mcd
指向角:15°

■販売単位をお選び下さい。
10本セット  1000円
(1本あたり 100円)
50本セット  4000円
(1本あたり 80円)
100本セット  7400円
(1本あたり 74円)
バラ販売   150円



※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
 ご購入時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)
 LED3個 (+)-【1/4W 240Ω】-LED-LED-LED-(-)
 LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。
 4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○20mA流す場合 CRD E-103×2個並列

    【CRD E-103】
  (+)-          -LED-LED-LED-(-)
     【CRD E-103】

○20mA流す場合 CRD L-1822

 (+)-【CRD L-1822】-LED-LED-LED-(-)

○15mA流す場合 CRD E-153

  (+)-【CRD E-153】-LED-LED-LED-(-)

※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
