超広角

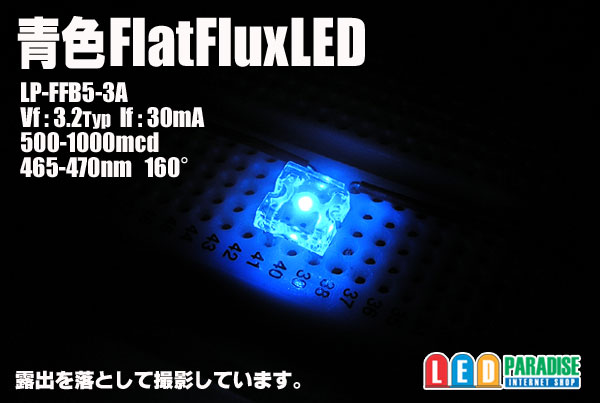

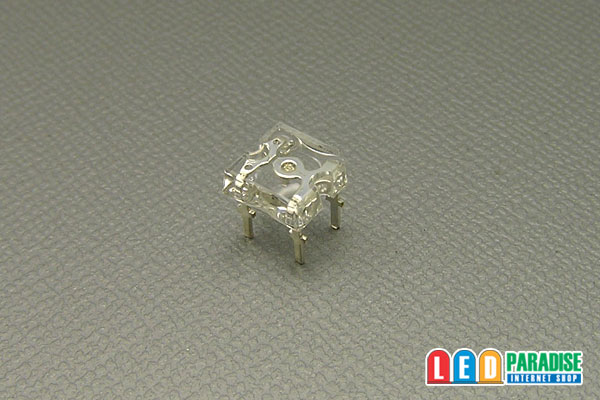

青色フラットFluxLED

超広角なので、フットランプ、カーテシランプ等イルミネーションに如何ですか。

■仕様

---

※販売単位がございますのでお選び下さい

10個セット　　550円
50個セット　　2480円
100個セット　 3980円
バラ販売　　　 100円
500個袋入り価格ご相談下さい

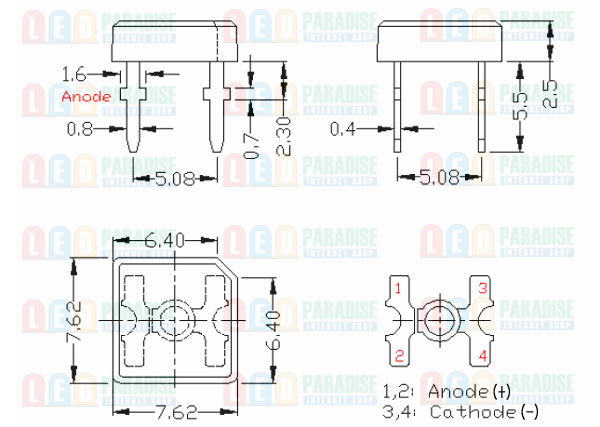

LP-FFB5-3A
Vf=3.2V(typ)
If=30mA
500-1000mcd
160°
465-470nm

中国製


※電子工作初心者の方12V車用の簡単な配線図を
ご用意しております。ご購入時お気軽にお申し付けください。（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）

　　LED3個　 (+)-【1/4W　180Ω】-LED-LED-LED-(-)
　　LED2個　 (+)-【1/2W　270Ω】-LED-LED-(-)
　　LED1個 　(+)-【1/2W　390Ω】-LED-(-)

※12V車ではLED3個直列が限度です。
　4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

　　○30mA流す場合　CRD E-103×2個並列
　　　　　【CRD E-153】
　　 (+)-　 　　　　　　 　-LED-LED-LED-(-)
　　　 　 【CRD E-153】

　　○20mA流す場合　CRD E-103×2個並列
　　　　　【CRD E-103】
　　 (+)-　 　　　　　　 　-LED-LED-LED-(-)
　　　 　 【CRD E-103】

　　○15mA流す場合
　　 (+)-【CRD E-153】-LED-LED-LED-(-)　

4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※LEDのVfの誤差などにより、抵抗値が変わる場合がございます。
　あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
