日亜 NSPBR70BS 青色 [2123]

販売価格: 160円(税込)

商品詳細

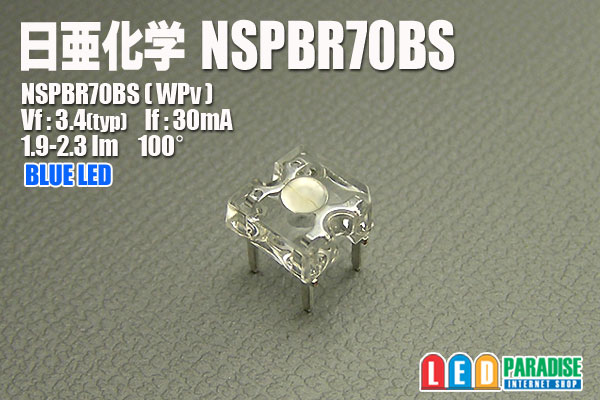

日亜化学 青色LED
NSPBR70BS


■仕様
NSPBR70BS
Vf:3.4V(typ)
If:30mA
VIN:WPv 1.9-2.3lm
指向角:100°

販売単位をお選び下さい。
10個セット  1200円
(1個あたり120円)
60個セット  5400円
(1個あたり 90円)
120個セット  9600円
(1個あたり 80円)
バラ販売   200円


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
 ご購入時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)
 LED3個 (+)-【1/4W 150Ω】-LED-LED-LED-(-)
 LED2個 (+)-【1/2W 270Ω】-LED-LED-(-)
 LED1個 (+)-【1/2W 390Ω】-LED-(-)

※12V車ではLED3個直列が限度です。
 4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例
 LED直列1〜3個

○30mA流す場合 CRD E-153×2個並列

    【CRD E-153】
  (+)-          -LED-LED-LED-(-)
     【CRD E-153】

○30mA流す場合 CRD L-2733

 (+)-【CRD L-2733】-LED-LED-LED-(-)

※LED直列3個の場合多少安定性に欠けます。
※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
