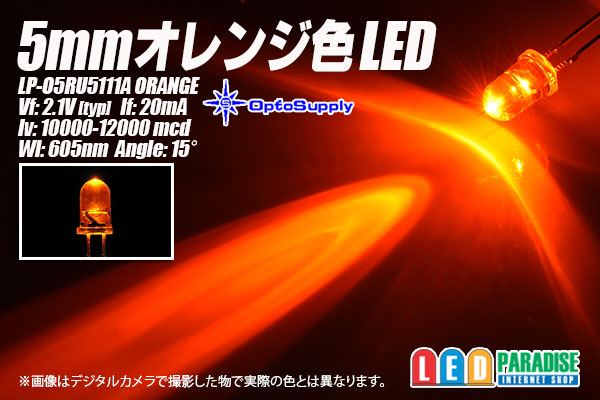

LP-O5RU5111A 5mmオレンジ色LED 12000mcd LP-O5RU5111A

OptoSupplyのローコストタイプ5mm砲弾型オレンジ色LEDです。
多数点灯におすすめのローコストタイプです!!
つぶつぶ感を出すにはもってこいの5mm砲弾型オレンジ色LEDです。

波長 605nm(typ)の綺麗なオレンジ色ですので、
黄色（アンバー）LEDなどでは、ちょっと赤みが足りないなと感じたら、是非お試し下さい。

■販売単位をお選び下さい。
  10本セット　　350円
　30本セット　　990円
  50本セット　1,500円
　60本セット　1,800円
100本セット　 2,500円
120本セット　 3,000円
500本セット  11,500円
バラ販売　　　　100円

○ LP-O5RU5111A
Vf : 2.1V(typ)
If : 20mA
Iv : 10000-12000mcd
Wl : 605nm(typ)
Angle : 15°

メーカーデータシートpdf ※参考データ

中国製　

オリジナル 電子工作初心者のお客様、12V車用配線図に接続方法は記載してございます。
ご購入時にお気軽にお申し付け下さい。　【無料】

■12V車で抵抗を使って点灯させる場合の例（20mA計算） 　

LED5個(+)-【1/4W　220Ω】-LED-LED-LED-LED-LED-(-) 　
LED4個(+)-【1/4W　330Ω】-LED-LED-LED-LED-(-) 　
LED3個(+)-【1/4W　430Ω】-LED-LED-LED-(-) 　
LED2個(+)-【1/2W　560Ω】-LED-LED-(-) 　　 　
LED1個(+)-【1/2W　620Ω】-LED-(-) 　

※12V車ではLED5個直列が限度です。
　6個以上点灯させる 　場合は上記の回路を並列に繋いで増やします。
■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

　　○18mA流す場合　CRD E-183

　　　　　 　　 (+)-【CRD E-183】-LED-LED-LED-LED-(-)

　　 4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※点灯させる本数などにより、抵抗値が変わる場合がございます。 　
あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
