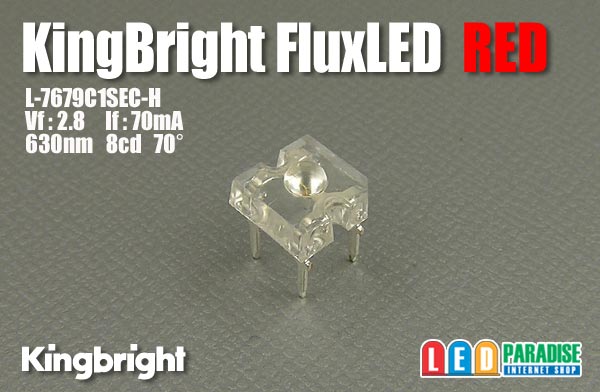

KingBright
赤色FluxLED

■仕様

---

※販売単位がございますのでお選び下さい
10個セット　　600円
50個セット　　2500円
100個セット　 4500円

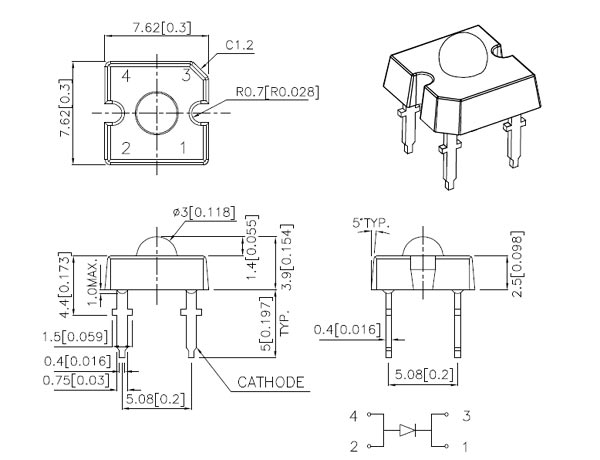

L-7679C1SEC-H
Vf : 2.8v
If : 70mA
Iv : 8000mcd
Angle : 70°
630nm

※電子工作初心者の方、12V車用の配線図をご用意してございます。
テール/ストップ、ダブル球の配線方法も記載してございます。
お買い上げ時にお申し付け下さい（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）

LED4個　 (+)-【1/2W 68Ω】-LED-LED-LED-LED-(-) 　　
LED3個　 (+)-【1/2W 120Ω】-LED-LED-LED-(-) 　　
LED2個 　(+)-【1W　 180Ω】-LED-LED-(-) 　　
LED1個　 (+)-【1W 240Ω】-LED-(-) 　

※12V車では赤FLUXLED5個直列が限度です。
5個以上点灯させる場合は上記の回路を並列に繋いで増やします。 　

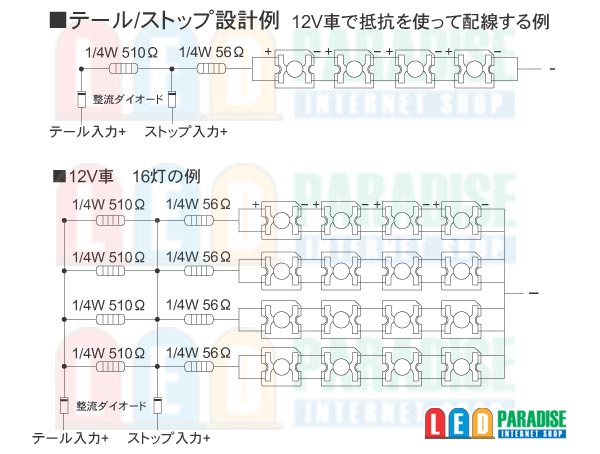

■12V車でテール/ストップ設計例　LED直列４個
　回路は配線図に記載してございます。　

テール(+)【1/4W 510Ω】-【1/2W 56Ω】-LED-LED-LED-LED-(-)
　　　　　　　　 ストップ┛ 　

※各入力側に整流用ダイオード（1N4007）等を接続して下さい。
※改造はご自身でテストの上自己責任でお願いします。
