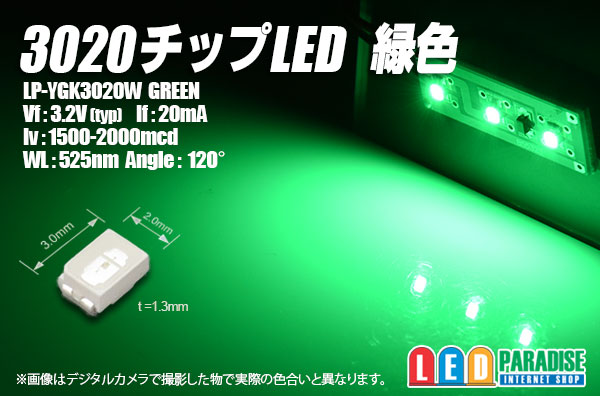

3020チップLED 緑色　LP-YGK3020W　

緑色の3020チップ新タイプLED入荷いたしました。
以前のメーカーとは異なりますのでご注意ください。

3020の小型で明るいLEDですので、メーターパネルやエアコンパネルの打ち換えに
また、イルミネーションなどにも是非お試し下さい。

扱いやすい3020タイプ

■仕様

---

※販売単位がありますのでご選択下さい。
5個セット　　　200円
10個セット　　 350円
30個セット　　 990円
50個セット　　1,500円
60個セット　　1,800円
100個セット　 2,800円
120個セット　 3,360円


LP-YGK3020W　

Vf:3.2V(typ)
If:20mA
Iv:1500-2000mcd
Wl:525nm
Angle:120°

中国製　オリジナル　

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。（無料）

■12V車、抵抗を使って点灯する場合の例（最大電圧14.4V）
　LED3個　 (+)-【1/4W　240Ω】-LED-LED-LED-(-)
　LED2個　 (+)-【1/4W　430Ω】-LED-LED-(-)
　LED1個 　(+)-【1/2W　560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

　○18mA流す場合　CRD S-183　1個使用
　　　　
　 (+)-【CRD S-183】-LED-LED-LED-(-)


　○15mA流す場合　NSI45015WT1G　15mA CCR　1個使用
　　　　
　 (+)-【CCR 15mA】-LED-LED-LED-(-)


4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

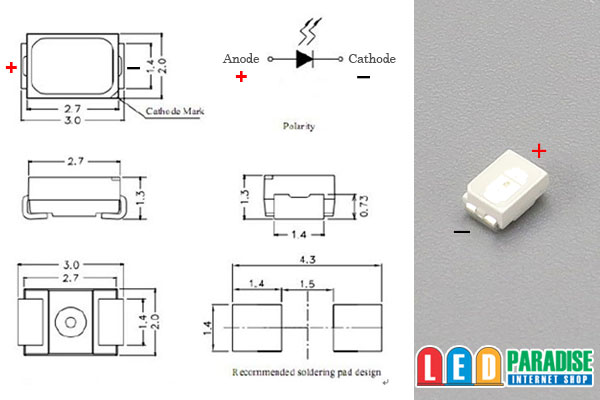

※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
　改造はご自身でテストの上自己責任でお願いします。
