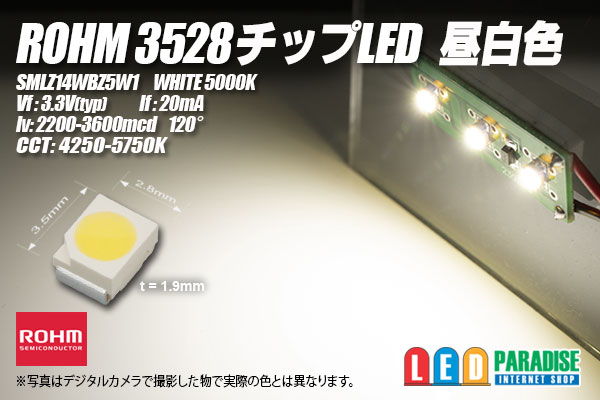

大手国内メーカーROHM製

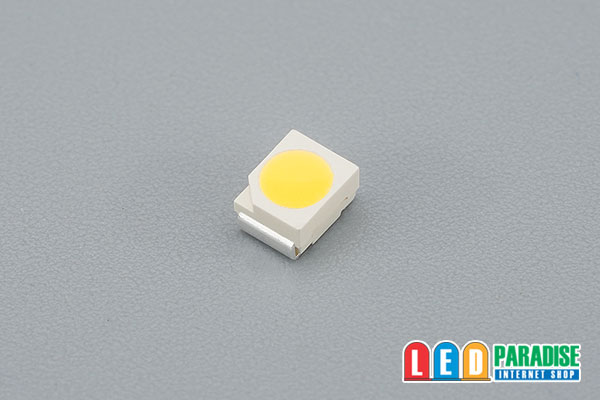

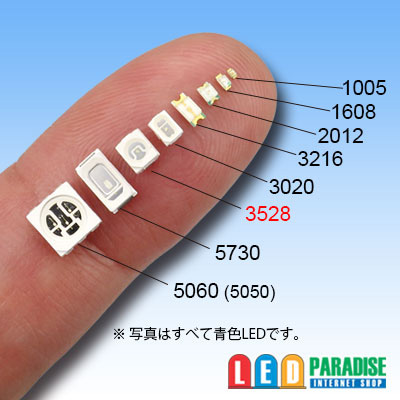

3528チップLED SMLZ14WBZ5W1 昼白色 5000K

ROHMの 3528チップLED（エルパラ専用品番）入荷致しました。
国内大手メーカーの高品質なLEDを是非お試し下さい。

■販売単位をお選び下さい。
5個セット　　 　300円
10個セット 　 　480円
30個セット　　1,350円
50個セット　　2,000円
60個セット 　 2,400円
100個セット　 3,500円
120個セット　 4,200円

SMLZ14WBZ5W1
Vf：3.3V(typ)
If：20mA
Iv：2200-3600mcd (Z2)
Angle：120°
CCT: 5000Ktyp (4250-5750K)

■絶対最大定格

許容損失 PD（Ta=25℃） ・・・・・・ 114mW
順方向電流 IF（Ta=25℃） ・・・・・ 30mA
ピーク順方向電流 IFP（Ta=25℃） ・・・ 100mA
逆方向電圧 VR（Ta=25℃） ・・・・・ 5V
動作温度 Topr ・・・・・・・・・ -40℃〜+100℃
保存温度 Tstg ・・・・・・・・・ -40℃〜+100℃
（注1 Duty 1/10 1kHz）

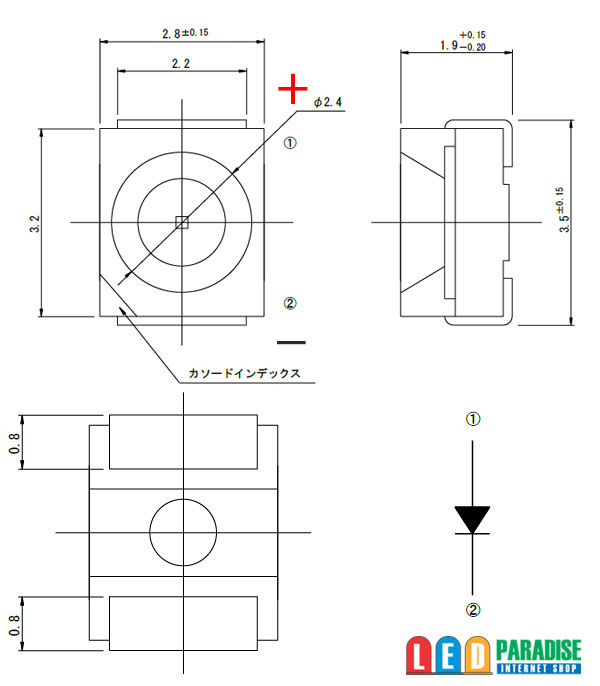

5000K メーカーデータシート



------

■12V車、抵抗を使って点灯する場合の例（最大電圧14.4V）

約18mA流す場合
　LED3個　 (+)-【1/4W　270Ω】-LED-LED-LED-(-)
　LED2個　 (+)-【1/4W　430Ω】-LED-LED-(-)
　LED1個 　(+)-【1/2W　620Ω】-LED-(-)


※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

　○約18mA流す場合　CRD S-183T 1個使用 (LED1〜3個)
　　　　
　 (+)-【CRD S-183T】-LED-LED-LED-(-)


　○約15mA流す場合　CRD S-153T 1個使用 (LED1〜3個)
　　　　
　 (+)-【CRD S-153T】-LED-LED-LED-(-)



4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
　改造はご自身でテストの上自己責任でお願いします。

※ご注意※　

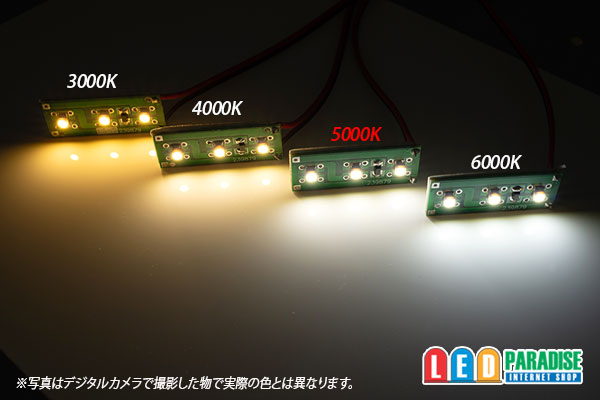

写真では正確な色再現が出来ません。お使いのPC環境で見たままの
色で届く訳ではございませんのでご了承ください
