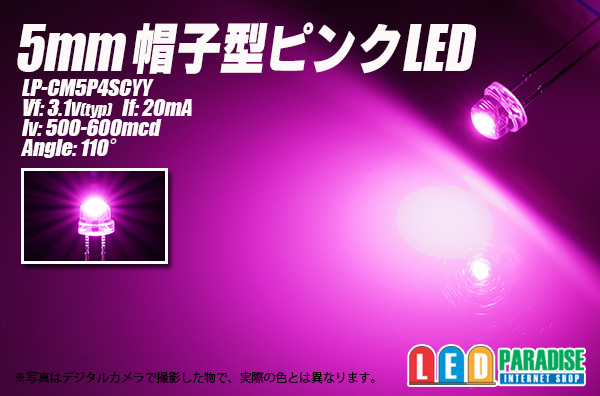

超広角5mmピンク色帽子型LED新入荷致しました。
110°の超広角拡散タイプですので、イルミネーションやメータパネル等
幅広くお使い頂けます。

※販売単位をお選び下さい。
　10本セット　　　400円
　30本セット　　1050円　
　50本セット　　1500円
　60本セット　　1800円
100本セット　　 2800円
120本セット　　 3360円
バラ販売　　　 100円

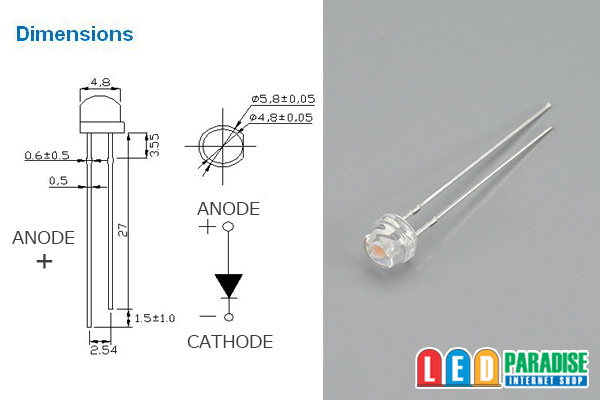

■LP-CM5P4SCYY
Vf: 3.1V(typ)　
If: 20mA　
Iv: 500-600mcd　
Angle: 110°

中国製

※ピンク色LEDは経年変化で退色することがあります。

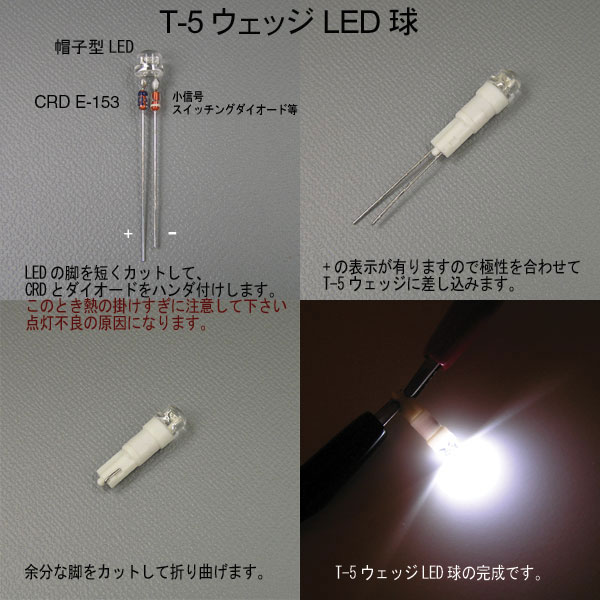

※写真中のパーツ、ウェッジベース等は付属しません
※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）

　LED3個　 (+)-【1/4W 270Ω】-LED-LED-LED-(-)
　LED2個　 (+)-【1/4W 430Ω】-LED-LED-(-)
　LED1個 　(+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

　　○18mA流す場合　CRD E-183
　　 (+)-【CRD E-183】-LED-LED-LED-(-)

　　○15mA流す場合　CRD E-153
　　 (+)-【CRD E-153】-LED-LED-LED-(-)

　 ※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
　 ※改造はご自身でテストの上自己責任でお願いします。
