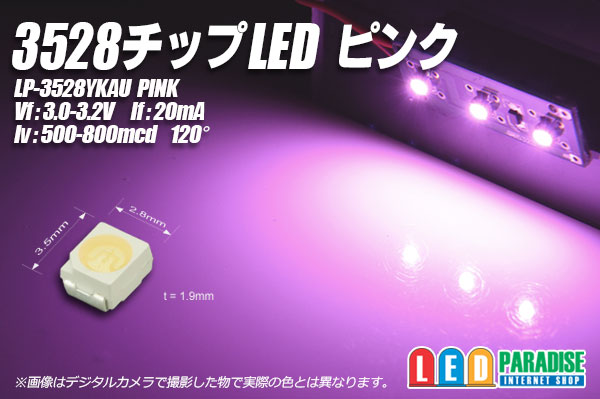

3528チップLEDピンク　LP-3528YKAU

エルパラオリジナル3528ピンクLED入荷しました。
淡い桜色をイメージしたやさしい色合いのピンクです。
女性に大人気!!　是非お試しください。

扱いやすい3528タイプ

※販売単位がありますのでご選択下さい。
5個セット　 180円
10個セット 　300円
30個セット　 840円
50個セット　1,250円
60個セット　1,500円
100個セット　2,300円
120個セット　2,760円

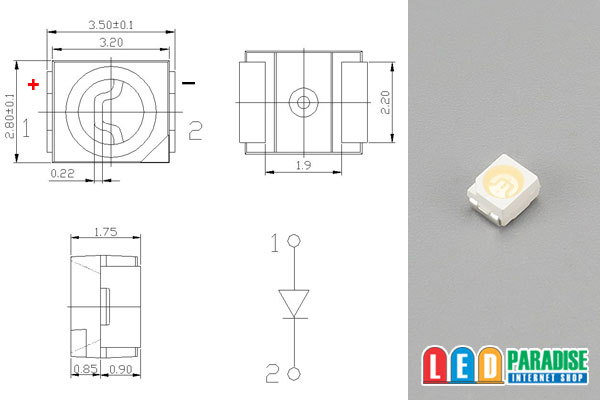

■LP-3528YKAU　

Vf：3.0-3.2V（typ）
If：20mA
Iv :500-800mcd
Angle:120°

中国製　オリジナル


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。（無料）

■12V車、抵抗を使って点灯する場合の例（最大電圧14.4V）
　LED3個　 (+)-【1/4W　270Ω】-LED-LED-LED-(-)
　LED2個　 (+)-【1/4W　430Ω】-LED-LED-(-)
　LED1個 　(+)-【1/2W　560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

　○18mA流す場合　CRD S-183T
　　　　
　 (+)-【CRD S-183T】-LED-LED-LED-(-)



4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
　改造はご自身でテストの上自己責任でお願いします。
