角形2.3.4青色LED LP-234B4SCA [1521]

販売価格: 38円(税込)

商品詳細

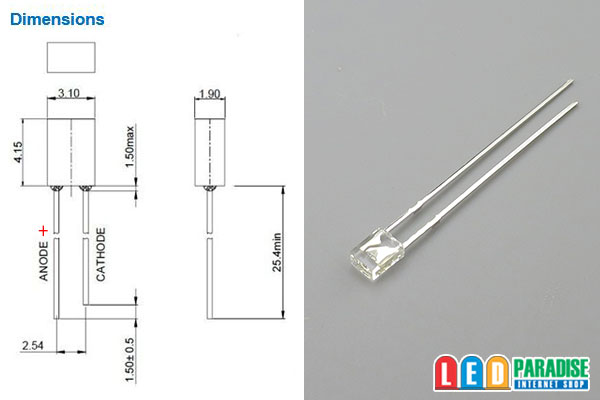

角形2.3.4青色LED LP-234B4SCA

2.3.4角形青色LED新型番にて入荷いたしました。
とても小さいLEDですので、ウェッジベースなどの限られたスペース等に!!
綺麗な青(465nm)の明るい青色です。是非お試し下さい

■仕様
※販売単位をお選び下さい。
10本セット 380円
30本セット 1080円
50本セット 1750円
60本セット 2100円
100本セット 2900円
120本セット 3480円
バラ販売 100円

LP-234B4SCA
Vf:3.2V(typ)
If:20mA
Iv:300-500mcd
Angle:120°
465nm(typ)

中国製オリジナル

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)
 LED3個 (+)-【1/4W 270Ω】-LED-LED-LED-(-)
 LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

 ○20mA流す場合 CRD E-103×2個並列

    【CRD E-103】
  (+)-          -LED-LED-LED-(-)
     【CRD E-103】

 ○18mA流す場合

  (+)-【CRD E-183】-LED-LED-LED-(-)

※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
