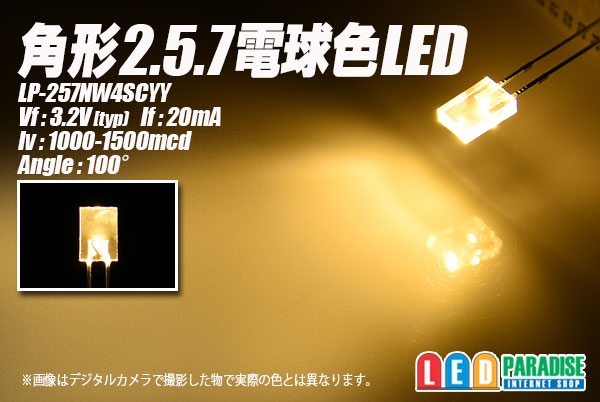

角形2.5.7電球色LED　LP-257NW4SCYY

角形2.5.7電球色LED入荷いたしました。
T-5ウェッジベースに２個載せられますので、
メーターパネルの光量不足にお悩みの方に、
また、鉄道模型、ジオラマ、商業模型などにも是非お試し下さい。

※販売単位をお選び下さい。
　10本セット　　　380円
　30本セット　　1,080円
　50本セット　　1,750円
　60本セット　　2,100円
100本セット　　2,900円
120本セット　　3,480円
バラ販売　　　　100円

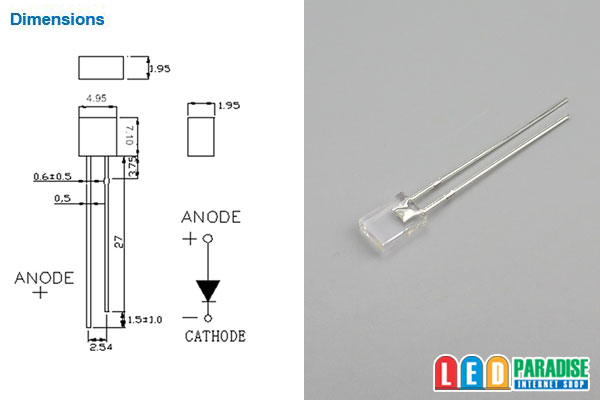

LP-257NW4SCYY
Vf：3.2V（typ）
If：20mA
Iv：1000-1500mcd
Angle：100°


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）
LED3個 (+)-【1/4W 270Ω】-LED-LED-LED-(-)
　LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
　LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車でCRDを使って点灯させる場合の例

　○18mA流す場合　CRD E-183

　 (+)-【CRD E-183】-LED-LED-LED-(-)

　○15mA流す場合

　 (+)-【CRD E-153】-LED-LED-LED-(-)

※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
