2012チップLED 青緑色 [1622]

販売価格: 50円(税込)

商品詳細

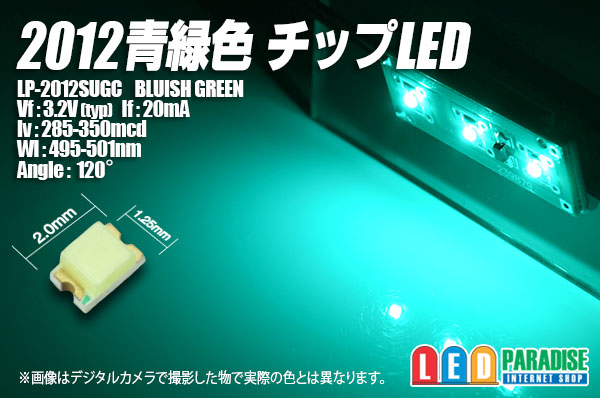

2012チップLED 青緑色 LP-2012SUGC

極小チップLED 2012青緑色入荷しました。
2.0mm×1.25mmのとても小さいLEDです。
ジオラマや建築模型、鉄道模型(信号機)等
また、車のエアコンパネルメーターパネルの打ち替え等にも是非お試し下さい。

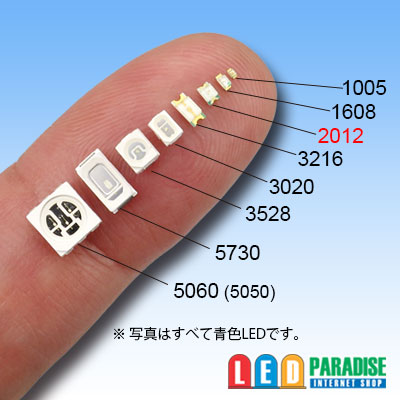

2012(0805)サイズ

※販売単位がありますのでご選択下さい。
5個セット    250円
10個セット   400円
30個セット   900円
50個セット  1,600円
60個セット  1,920円
100個セット  2,800円
120個セット  3,360円

LP-2012SUGC
Vf:3.2V(typ)
If:20mA
Iv:285-350mcd
Wl:495-501nm
Angle:120°

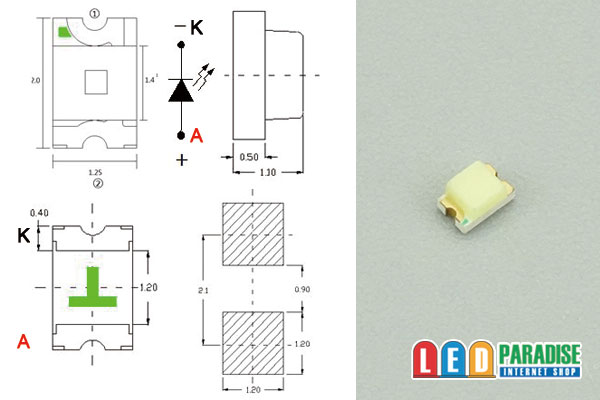

サイズ:2.0×1.25×1.1mm
中国製 オリジナル


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。(無料)

■12V車、抵抗を使って点灯する場合の例(最大電圧14.4V)
 LED3個  (+)-【1/4W 240Ω】-LED-LED-LED-(-)
 LED2個  (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個  (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■DC5V 抵抗を使って点灯する場合の例(最大電圧14.4V)

 LED1個 (DC5V+)-【1/4W 100Ω】-LED-(-)

2個以上点灯させる場合は上記の回路を並列に繋いで増やします。



■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

 ○18mA流す場合 CRD E-183

  (+)-【CRD E-183】-LED-LED-LED-(-)


4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
  改造はご自身でテストの上自己責任でお願いします。

※ご注意※
※写真では正確な色再現が出来ません。お使いのPC環境で見たままの
 色で届く訳ではございませんのでご了承ください。
※色の呼び名はメーカーごとに異なります。また、ロットごとに色合いに差がありますので、
 他サイズやロット違いでは色合いに差が出ます。
