1608チップLED 青緑色 LP-1608SUGC

極小チップLED 1608(0603)青緑色入荷しました

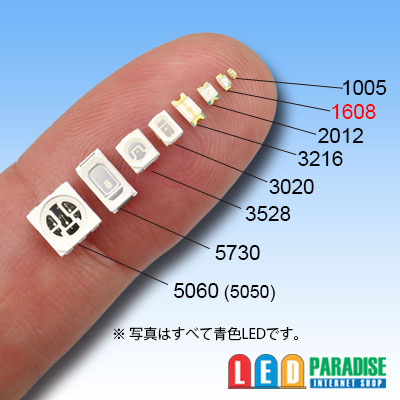

1.6mm×0.8mmのとても小さいLEDです。
ジオラマや建築模型、鉄道模型（信号機)等
また、車のエアコンパネルの打ち替え等にも是非お試し下さい。


※販売単位がありますのでご選択下さい。
5個セット　　　 250円
10個セット　　　400円
30個セット　　　900円
50個セット　　1,600円
60個セット　　1,920円
100個セット　 2,800円
120個セット　 3,360円

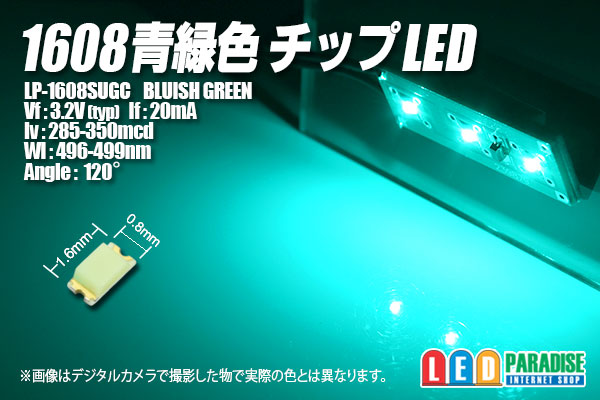

LP-1608SUGC
Vf：3.2V(typ)
If：20mA　※5mA程度推奨
Iv：285-350mcd
Wl:496-499nm
Angle：120°

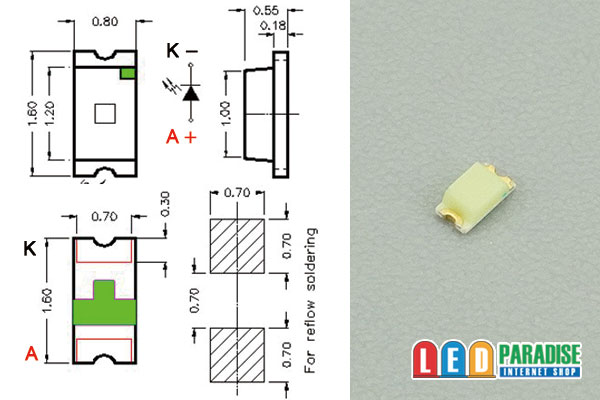

サイズ：1.6×0.8×0.6mm
中国製　オリジナル　



■12V車、抵抗を使って点灯する場合の例（最大電圧14.4V）約5mA
　LED3個　 (+)-【1/4W　1.3KΩ】-LED-LED-LED-(-)
　LED2個　 (+)-【1/4W　　2KΩ】-LED-LED-(-)
　LED1個 　(+)-【1/4W　2.4KΩ】-LED-(-)

※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■DC5V　抵抗を使って点灯する場合の例（最大電圧14.4V）※約5mA

　LED1個 (DC5V+)-【1/4W　430Ω】-LED-(-)

2個以上点灯させる場合は上記の回路を並列に繋いで増やします。



■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

　○CRD E-562　1本　LED1〜3個直列
　　　　
　 (+)-【CRD E-562】-LED-LED-LED-(-)
　　 　

4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
　改造はご自身でテストの上自己責任でお願いします。


※ご注意※　
※写真では正確な色再現が出来ません。お使いのPC環境で見たままの
　色で届く訳ではございませんのでご了承ください。
※色の呼び名はメーカーごとに異なります。また、ロットごとに色合いに差がありますので、
　他サイズやロット違いでは色合いに差が出ます。
