1005チップLED 白色 [2900]

販売価格: 50円(税込)

商品詳細

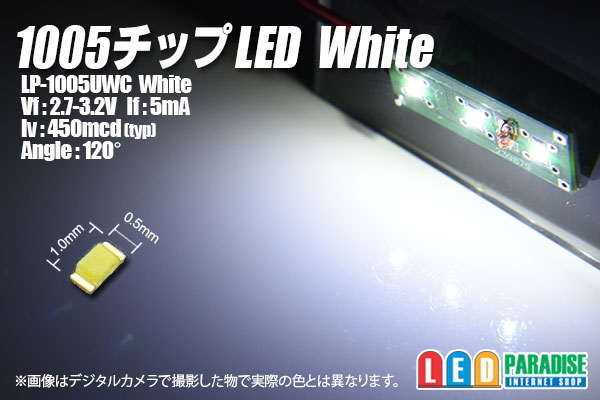

1005チップLED 白色 LP-1005UWC

極小マイクロチップLED 1005(0402)入荷しました
1mm×0.5mmのとても小さいLEDです。
ジオラマや建築模型、スマホやiQos(新型)の打ち替え等に
是非お試し下さい。


※販売単位がありますのでご選択下さい。
5個セット    250円
10個セット   400円
30個セット   900円
50個セット  1,600円
60個セット  1,920円
100個セット  2,800円
120個セット  3,360円

LP-1005UWC
Vf:2.7-3.2V
If:5mA
Iv:450mcd(typ)
Angle:120°
サイズ:1.0×0.5×0.4mm
中国製 オリジナル



■DC12V 抵抗を使って点灯する場合の例(最大電圧14.4V)

 LED3個 (DC12V+)-【1/4W 620Ω】-LED-LED-LED-(-)
 LED2個 (DC12V+)-【1/4W1.2KΩ】-LED-LED-(-)
 LED1個 (DC12V+)-【1/4W1.8KΩ】-LED-(-)

※12VではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■DC5V 抵抗を使って点灯する場合の例(最大電圧14.4V)

 LED1個 (DC5V+)-【1/4W 430Ω】-LED-(-)

2個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V、CRD(定電流ダイオード)を使って点灯させる場合の例

 ○CRD E-562 1本 LED1〜3個直列

  (+)-【CRD E-562】-LED-LED-LED-(-)


4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
 改造はご自身でテストの上自己責任でお願いします。

※ご注意※
※写真では正確な色再現が出来ません。お使いのPC環境で見たままの
色で届く訳ではございませんのでご了承ください。
