2012チップLED ピンク [1657]

販売価格: 50円(税込)

商品詳細

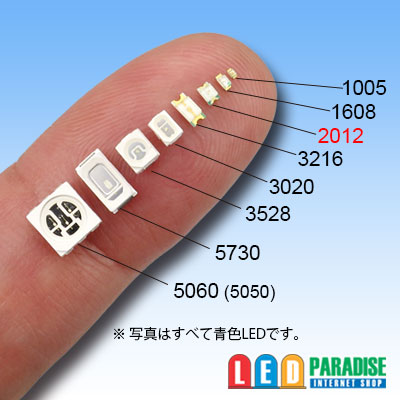

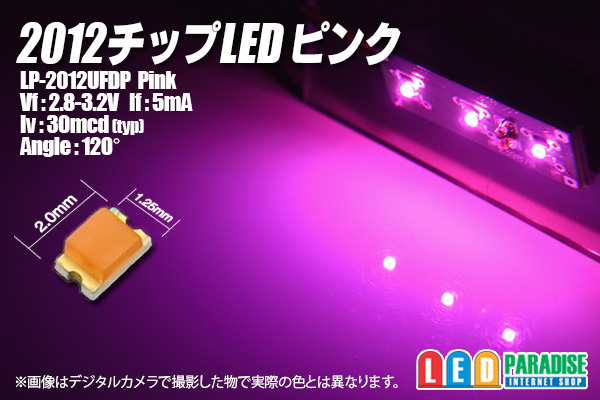

2012(0805)チップLED ピンク LP-2012UFDP

女性に大人気!! 2012ピンク色LED入荷致しました。
メーターパネルやエアコンパネルの打ち替えなどに是非お試し下さい。


※販売単位がありますのでご選択下さい。
5個セット    250円
10個セット   400円
30個セット   900円
50個セット  1,600円
60個セット  1,920円
100個セット  2,800円
120個セット  3,360円

LP-2012UFDP
Vf:2.8-3.2V
If:5mA
Iv:30mcd(typ)
Angle:120°

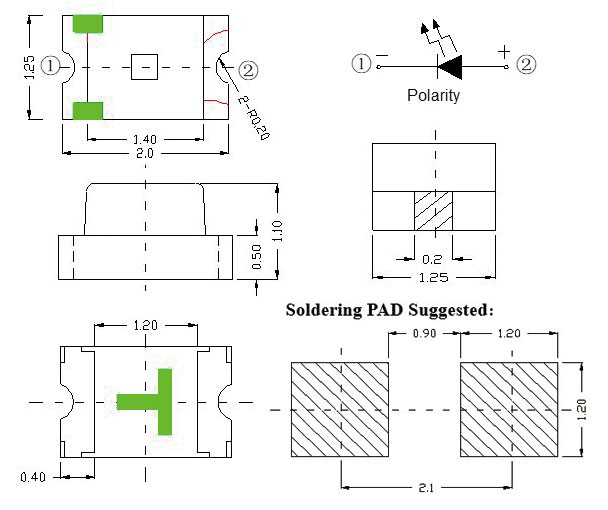

2.0×1.25×1.25mm
中国製 オリジナル


■12V車、抵抗を使って点灯する場合の例(最大電圧14.4V)
 LED3個  (+)-【1/4W 1.2KΩ】-LED-LED-LED-(-)
 LED2個  (+)-【1/4W 1.8KΩ】-LED-LED-(-)
 LED1個  (+)-【1/4W 2.4KΩ】-LED-(-)

※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

 ○CRD E-562 1本 LED1〜3個直列

  (+)-【CRD E-562】-LED-LED-LED-(-)


4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
 改造はご自身でテストの上自己責任でお願いします。

※ご注意※
※写真では正確な色再現が出来ません。お使いのPC環境で見たままの
 色で届く訳ではございませんのでご了承ください。
※色の呼び名はメーカーごとに異なります。また、ロットごとに色合いに差がありますので、
 他サイズやロット違いでは色合いに差が出ます。
※ピンクLEDは経年変化による褪色 がございます。
