5mmオレンジ色 LP-5OKP5111A HighLumen OptoSupply [1066]

販売価格: 40円(税込)

商品詳細

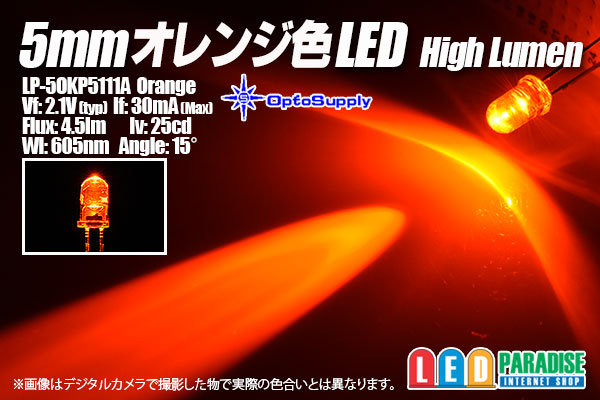

OptoSupply 5mm橙色
LP-5OKP5111A
HighLumen


■特長
OptoSupplyの新製品HighLumen(高出力)タイプのオレンジ色LED
エルパラ専用品番で新入荷いたしました。
5mm砲弾型で、4.5lmと非常に明るいLEDです。
最新のLEDをぜひお試しください。

■仕様
■販売単位をお選び下さい。
10本セット 400円
30本セット 1140円
50本セット 1750円
60本セット 2100円
100本セット 3000円
120本セット 3600円
バラ販売 100円

LP-5OKP5111A
Vf:2.1V(typ)
If:30mA(max)
Flux:4.5lm@30mA
Iv:25cd@30mA
Wl:605nm(typ)
Angle:15°

メーカーデータシートpdf (参考データ)

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)※約20mA

 LED5個 (+)-【1/4W 220Ω】-LED-LED-LED-LED-LED-(-)
 LED4個 (+)-【1/4W 330Ω】-LED-LED-LED-LED-(-)
 LED3個 (+)-【1/2W 430Ω】-LED-LED-LED-(-)
 LED2個 (+)-【1/2W 560Ω】-LED-LED-(-)
 LED1個 (+)-【1/2W 620Ω】-LED-(-)

※12V車ではLED5個直列が限度です。6個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○18mA流す場合 CRD E-183

 (+)-【CRD E-183】-LED-LED-LED-LED-(-)


○20mA流す場合 CRD E-103×2個並列

    【CRD E-103】
  (+)-         -LED-LED-LED-LED-(-)
    【CRD E-103】

※12V車ではLED4個直列が限度です。
5個以上点灯させる場合は上記の回路を並列に繋いで増やします。※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

■ご注意
写真では正確な色再現が出来ません。
お使いのPC環境で見たままの色で届く訳ではございませんのでご了承ください
