OptoSupply 5mm黄色
LP-5YKP5111A
HighLumen

■特長

---

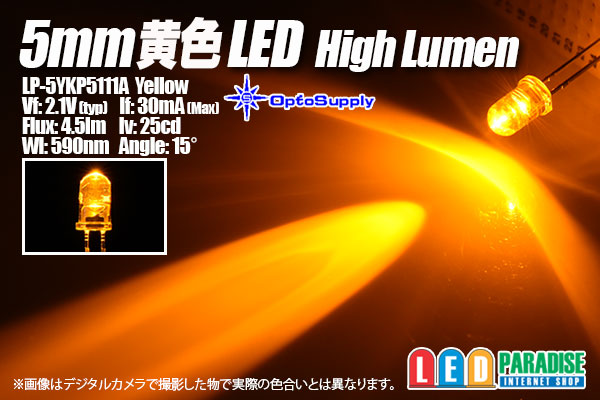

OptoSupplyの新製品HighLumen(高出力)タイプの黄色LED
エルパラ専用品番で新入荷いたしました。
5mm砲弾型で、4.5lmと非常に明るいLEDです。
最新のLEDをぜひお試しください。

■仕様

---

■販売単位をお選び下さい。
10本セット　400円
30本セット　1140円　
50本セット　1750円　　
60本セット　2100円
100本セット　3000円
120本セット　3600円
バラ販売　100円

LP-5YKP5111A
Vf：2.1V(typ)
If：30mA(max)
Flux：4.5lm@30mA
Iv：25cd＠30mA
Wl:590nm
Angle：15°

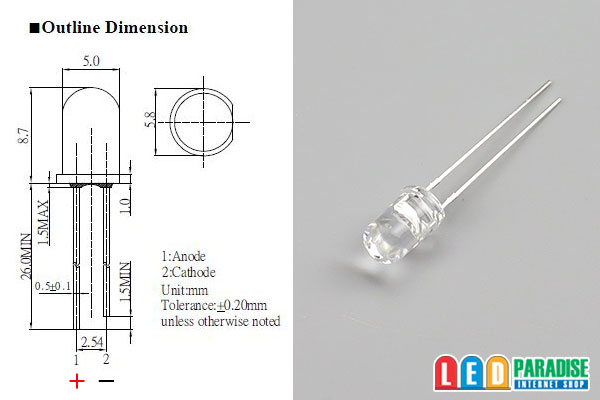

メーカーデータシートpdf (参考データ)

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）※約20mA

　LED5個 (+)-【1/4W 220Ω】-LED-LED-LED-LED-LED-(-) 　
　LED4個 (+)-【1/4W 330Ω】-LED-LED-LED-LED-(-)
　LED3個 (+)-【1/2W 430Ω】-LED-LED-LED-(-)
　LED2個 (+)-【1/2W 560Ω】-LED-LED-(-)
　LED1個 (+)-【1/2W 620Ω】-LED-(-)

※12V車ではLED5個直列が限度です。6個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○18mA流す場合　CRD E-183

　(+)-【CRD E-183】-LED-LED-LED-LED-(-)


○20mA流す場合　CRD E-103×2個並列

　　　　【CRD E-103】
　 (+)-　 　　　　　　　-LED-LED-LED-LED-(-)
　　　　【CRD E-103】

※12V車ではLED4個直列が限度です。
5個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

■ご注意

---

写真では正確な色再現が出来ません。
お使いのPC環境で見たままの色で届く訳ではございませんのでご了承ください
