アイスブルーチップLED 3216 [1862]

販売価格: 50円(税込)

商品詳細

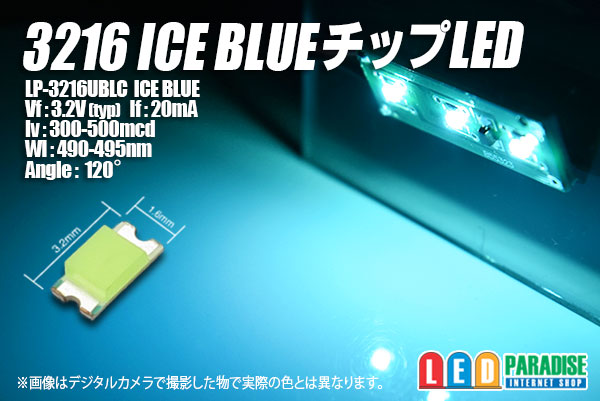

3216アイスブルーチップLED
LP-3216UBLC


■特長
大人気アイスブルー色の3216チップLED入荷いたしました。
クールなイメージで、メーターパネルやエアコンパネルの打ち替えなどに大人気です。
是非お試し下さい。

■仕様

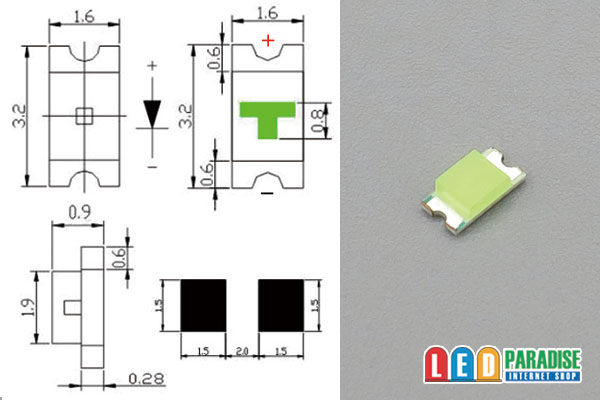

3216サイズ

※販売単位がありますのでご選択下さい。
5個セット 250円
10個セット 400円
30個セット 900円
50個セット 1,600円
60個セット 1,920円
100個セット 2,800円
120個セット 3,360円

LP-3216UBLC
Vf:3.2V(typ)
If:20mA
Iv:300-500mcd
Wl:490-495nm
Angle:120°
中国製 オリジナル


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。(無料)

■12V車、抵抗を使って点灯する場合の例(最大電圧14.4V)
 LED3個  (+)-【1/4W 240Ω】-LED-LED-LED-(-)
 LED2個  (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個  (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

 ○18mA流す場合 CRD E-183

  (+)-【CRD E-183】-LED-LED-LED-(-)


4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
 改造はご自身でテストの上自己責任でお願いします。
