5mmろうそく色 LP-M3DK5A31A-RS OptoSupply [1057]

販売価格: 35円(税込)

商品詳細

OptoSupply

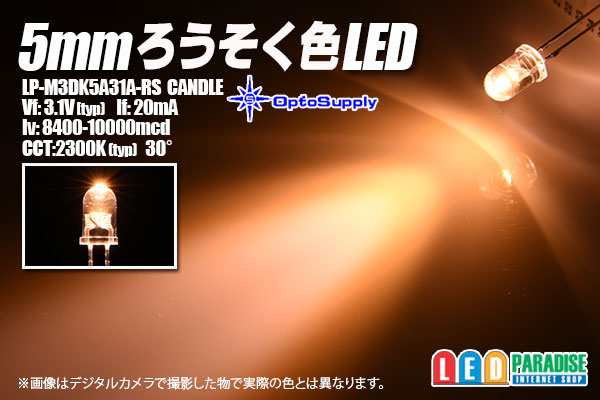

5mmろうそく色LED
LP-M3DK5A31A-RS


■特長
OptoSupply の5mmろうそく色LED、エルパラ専用品番で入荷しました。
キャンドルICと組み合わせてキャンドルライトの再現やジオラマ・商業模型などに!!

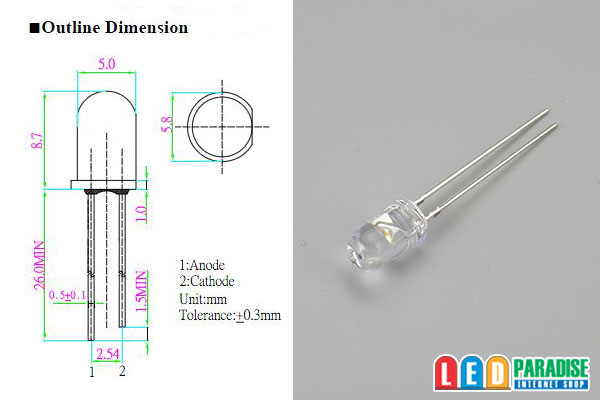

5mm砲弾型ですので使い易く、お値段もお安くなっておりますので、是非お試し下さい。

■仕様
■販売単位をお選び下さい。
10本セット 350円
30本セット 900円
50本セット 1250円
60本セット 1500円
100本セット 2200円
120本セット 2640円
バラ販売 100円

LP-M3DK5A31A-RS ※参考データ
Vf:3.1V(typ)
If:20mA
Iv:8400-10000mcd
CCT:2300K(typ)
Angle:30°

メーカーデータシートpdf ※参考データ


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)
 LED3個 (+)-【1/4W 270Ω】-LED-LED-LED-(-)
 LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

○18mA流す場合 CRD E-183

 (+)-【CRD E-183】-LED-LED-LED-(-)


○15mA流す場合 CRD E-153

 (+)-【CRD E-153】-LED-LED-LED-(-)

※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

■ご注意
写真では正確な色再現が出来ません。お使いのPC環境で見たままの色で届く訳ではございませんのでご了承ください。
