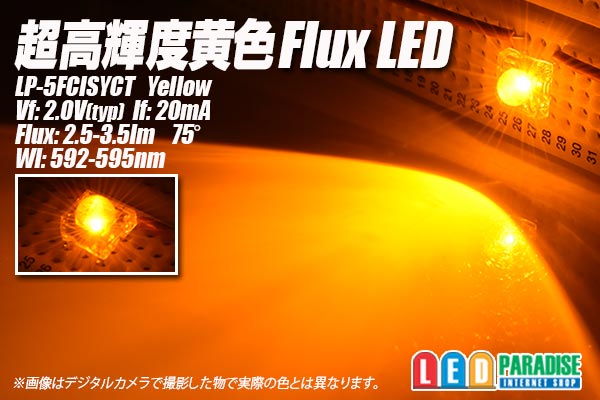

黄色FluxLED LP-5FCISYCT

■特長

---

指向角が広く明るい広角の5mm黄色FluxLED新入荷しました。
ウィンカー等改造用等にぜひお試しください。

※以前の物とメーカー・型番が異なります。
　 逆芯タイプ(切り欠きアノード)ですのでご注意下さい。

■仕様

---

※販売単位をお選び下さい
10個セット　500円
30個セット　1,350円
50個セット　2,000円
60個セット　2,400円
100個セット　3,500円
120個セット　4,200円
バラ販売　100円

Vf:　2.0V(typ)
If:　20mA
Flux:　2.5-3.5lm
Wl:　592-595nm
Angle:　75°

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
　　お気軽にお申し付けください。（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）

LED5個　 (+)-【1/4W 220Ω】-LED-LED-LED-LED-LED(-) 　　　　
LED4個　 (+)-【1/4W 330Ω】-LED-LED-LED-LED(-) 　　
LED3個　 (+)-【1/2W 430Ω】-LED-LED-LED(-) 　　
LED2個 　(+)-【1/2W 560Ω】-LED-LED(-) 　　
LED1個　 (+)-【1/2W 620Ω】-LED(-) 　

※12V車では黄色FLUXLED 5個直列が限度です。
　5個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例（最大電圧14.4V）

　○18mA流す場合　CRD E-183使用
　　　　　
　　 (+)-【CRD E-183】-LED-LED-LED-LED-(-)
　　　 　
※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※ウィンカーをLED化するとほとんどの場合ハイフラになります。
　この場合LED対応ICリレーや、キャンセラー抵抗が必要になります。
※改造はご自身でテストの上自己責任でお願いします。

中国製
