5mm円筒型白色LED　LP-PT5W4SCOED

超広角5mm白色円筒型LEDです。新型番に切り替えとなっております。
TOPフラット型のLEDですので光が広角に広がります。

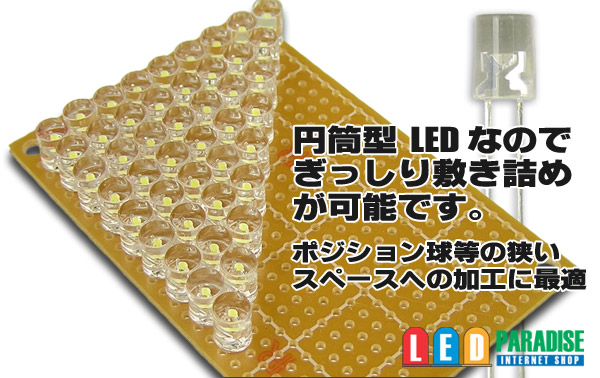

また、つば無しの円筒型ですので基板にぎっしり敷き詰めが可能です。

■仕様

---

※販売単位をお選び下さい。

　10本セット　　　400円
　30本セット　　1050円
　50本セット　　1600円
　60本セット　　1920円
100本セット　　 2800円
120本セット　　 3360円　　
バラ販売　　　 　100円

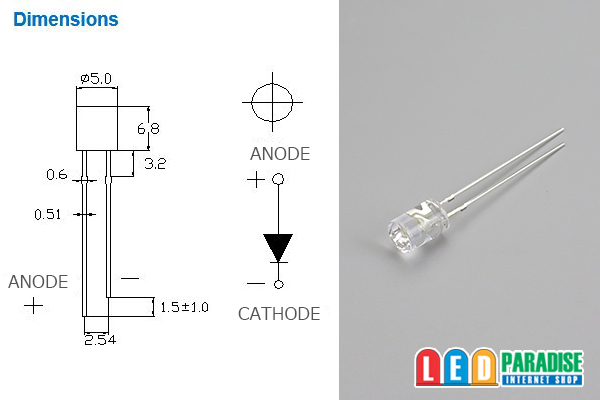

LP-PT5W4SCOED
Vf：3.2V(typ)
If：20mA　
Iv：1300-1600mcd　
Angle：90°

中国製 オリジナル


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）

　LED3個　 (+)-【1/4w 240Ω】-LED-LED-LED-(-)
　LED2個　 (+)-【1/4w 430Ω】-LED-LED-(-)
　LED1個 　(+)-【1/2w 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

　○18mA流す場合　CRD E-183使用(LED1〜3個直列可)

　 　(+)-【CRD E-183】-LED-LED-LED-(-)



　○15mA流す場合　CRD E-153使用(LED1〜3個直列可)

　　 (+)-【CRD E-153】-LED-LED-LED-(-)

※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
