商品詳細
5mm帽子型緑色LED LP-5SG4SCA [1371]
販売価格: 40円(税込)
商品詳細

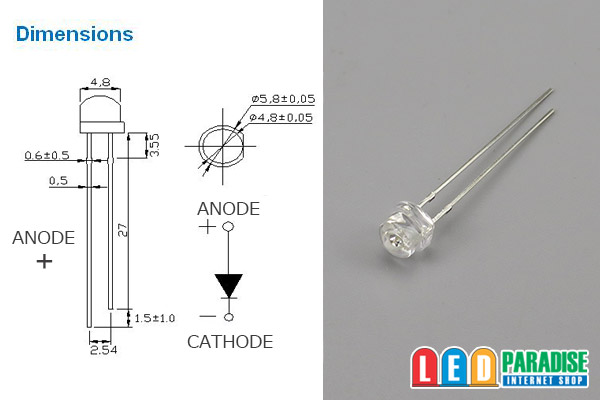

5mm帽子型緑色LED 広角 LP-5SG4SCA
超広角5mm緑色帽子型LED 新型番に切り換えになっております。
120°の超広角拡散タイプですので、メーターパネル・エアコンパネルのLED化
イルミネーション等に是非お試し下さい。
※販売単位をお選び下さい。
10本セット 400円
30本セット 1050円
50本セット 1500円
60本セット 1800円
100本セット 2800円
120本セット 3360円
バラ販売 100円

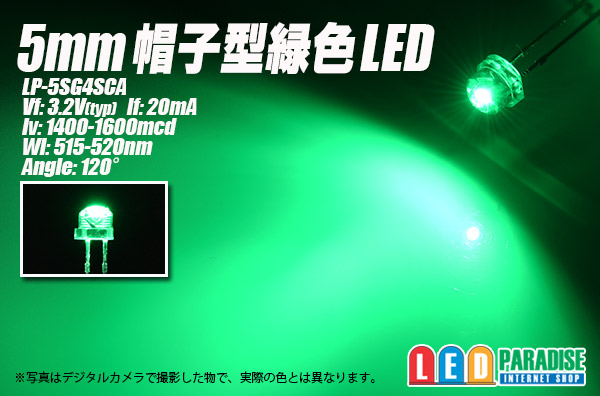

■LP-5SG4SCA
Vf: 3.2V(typ)
If: 20mA
Iv: 1400-1600mcd
Wl: 515-520nm
Angle: 120°
※新型番に切り換えになっております。
中国製
※写真中のパーツ、ウェッジベース等は付属しません
※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。(無料)
■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)
LED3個 (+)-【1/4W 240Ω】-LED-LED-LED-(-)
LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
LED1個 (+)-【1/2W 560Ω】-LED-(-)
※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。
■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例
○18mA流す場合 CRD E-183
(+)-【CRD E-183】-LED-LED-LED-(-)
○15mA流す場合 CRD E-153
(+)-【CRD E-153】-LED-LED-LED-(-)
※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
超広角5mm緑色帽子型LED 新型番に切り換えになっております。
120°の超広角拡散タイプですので、メーターパネル・エアコンパネルのLED化
イルミネーション等に是非お試し下さい。
※販売単位をお選び下さい。
10本セット 400円
30本セット 1050円
50本セット 1500円
60本セット 1800円
100本セット 2800円
120本セット 3360円
バラ販売 100円
■LP-5SG4SCA
Vf: 3.2V(typ)
If: 20mA
Iv: 1400-1600mcd
Wl: 515-520nm
Angle: 120°
※新型番に切り換えになっております。
中国製
※写真中のパーツ、ウェッジベース等は付属しません
※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。(無料)
■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)
LED3個 (+)-【1/4W 240Ω】-LED-LED-LED-(-)
LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
LED1個 (+)-【1/2W 560Ω】-LED-(-)
※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。
■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例
○18mA流す場合 CRD E-183
(+)-【CRD E-183】-LED-LED-LED-(-)
○15mA流す場合 CRD E-153
(+)-【CRD E-153】-LED-LED-LED-(-)
※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
