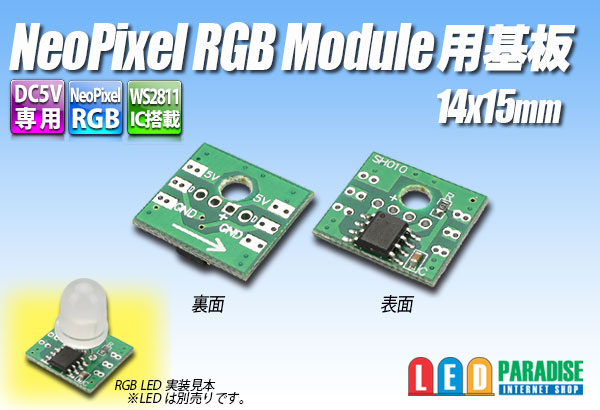

Neo Pixel Module基板

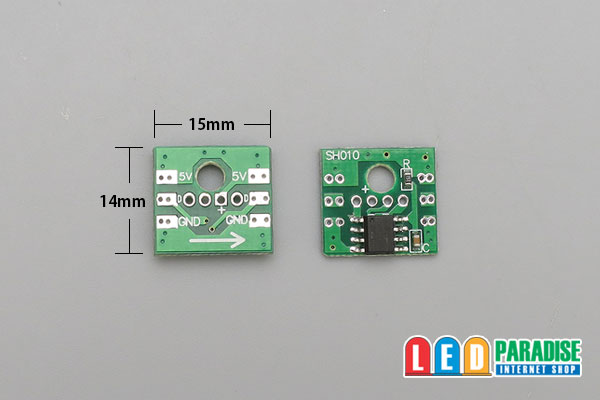

14×15mm
■特長
RGBフルカラーLEDが外付け可能になったNeoPixelモジュール基板です。

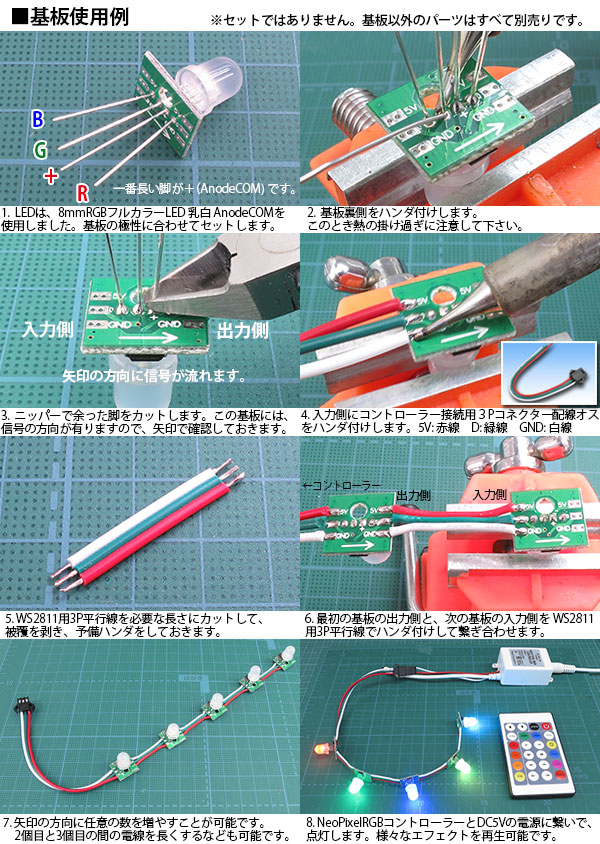

チップタイプのNeoPixel IC（WS2811）が表面実装されており、アノードコモンのRGBフルカラーLED(別売)を取り付ければ従来のNeoPixel製品と同じように制御することが出来ます。
ハンダ面は裏側のみで、取り付け穴もあり加工しやすくなっております。
定格20mAのアノードコモン回路としてPWM点灯制御しますので、極性と抵抗値を守れば12Vの3灯直列回路などにも応用できます。
NeoPixelモジュールはマイコンでLED1個単位の制御が可能です。
Arduinoのサンプルスケッチなども公開されています。

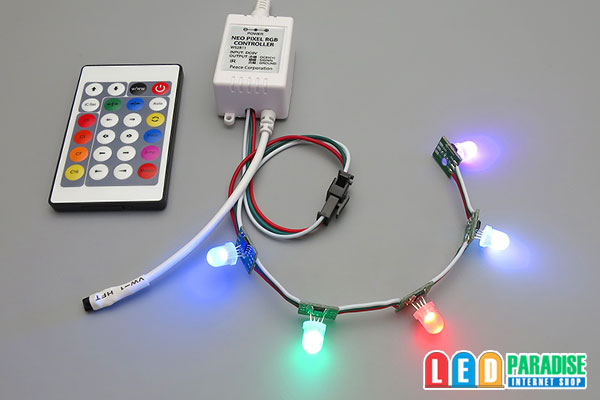

「Arduinoって何？プログラムは苦手…」という方もご安心下さい、簡単な専用コントローラー（別売）もご用意致しました。
電飾衣装やアートイルミネーションLEDの自作等に是非ご利用下さい。
■仕様
■販売単位をお選び下さい
バラ販売 100円
10個セット 800円
■製品仕様
電源電圧：DC5V
ドレイン電流：-18.5mA×各チャンネル（typ）
極性：R＋GB
動作温度：-25℃〜85℃
本体寸法：15×14×2.9mm（約）
点灯制御：PWM、アノードコモン（＋が共通）
※ご使用の際にはDC5Vの電源が必要になります。
※単体では光りません。RGBフルカラーLEDと抵抗、NeoPixelコントローラーが別途必要となります。
中国製
■ご注意
※接続時には必ず極性をご確認ください。
※NeoPixel RGB専用です。その他のコントローラに対して使用することはできません。
※RGBフルカラーLED、コントローラ、DC電源は別売となります。ご使用の回路にあわせて別途ご用意ください。
※モジュール基板を接続する際には必ず電源を切ってから接続して下さい。
※本製品は回路基板です。表面・裏面とも金属などが接触するとショートしますのでご注意ください。
※保証は、商品到着後7日以内の初期不良の物に対して行います。
万が一不具合のある場合には、商品到着後7日以内にご連絡下さい。
※本製品の分解・改造・修理や取り付け後は保証の対象外となります。
※いかなる場合にも、本体代金以上の保証はいたしません。
上記ご了承の上お買い求め下さい。
