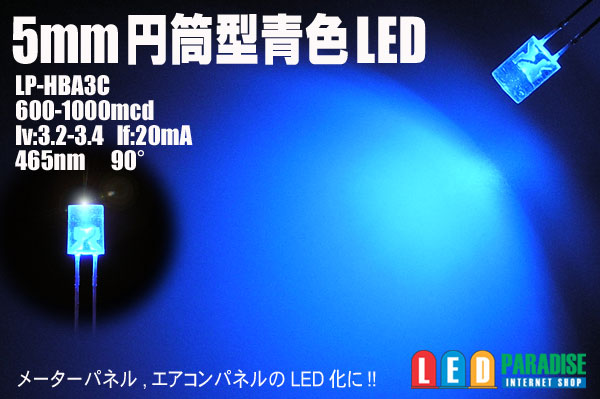

5mm円筒型青色LED　拡散!!

LP-HBA3C
超広角5mm青色円筒型LEDです。
今までご自分で先を削られていた方お待たせいたしました。
拡散タイプですので、ポジション球等狭い場所の加工や、カーオーディオやエアコンパネルのLED化などに最適です。

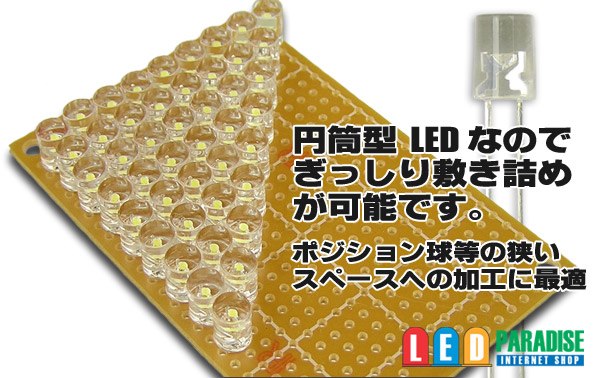

つば無しの円筒型ですので基板にぎっしり敷き詰めが可能です。

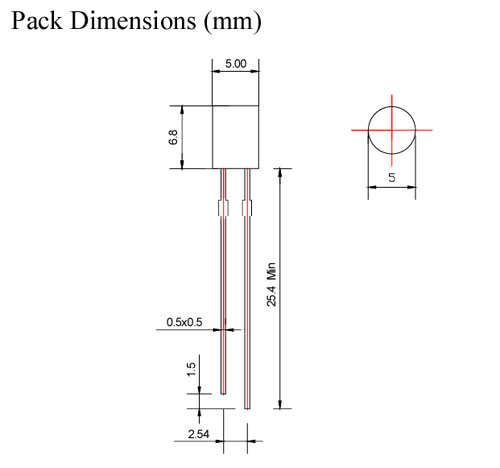

■仕様

---

※販売単位をお選び下さい。
10本セット　　400円
50本セット　　1750円
100本セット　 3200円
バラ販売　　　 100円

LP-HBA3C
600-1000mcd
Iv:3.2V(typ)
If:20mA
465nm
90°
中国製

※注、2枚目写真は、白色LEDです。


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
お気軽にお申し付けください。（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）

LED3個　(+)-【1/4W 240Ω】-LED-LED-LED-(-)
LED2個　(+)-【1/4W 430Ω】-LED-LED-(-)
LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

○20mA流す場合　CRD E-103×2個並列
【CRD E-103】
(+)-　-LED-LED-LED-(-)
【CRD E-103】

○15mA流す場合　CRD E-153
(+)-【CRD E-153】-LED-LED-LED-(-)

※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
