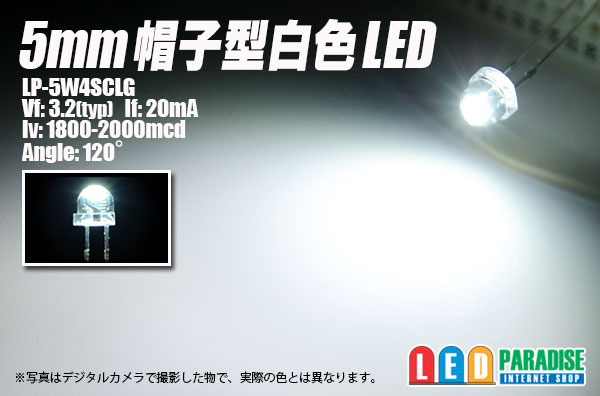

5mm帽子型白色LED　LP-5W4SCLG 広角120°

超広角5φ白色帽子型LEDです。
120°の広角タイプですので、LEDバルーンやイルミネーション、
車のルームランプ等、広く照らしたい用途に最適です。

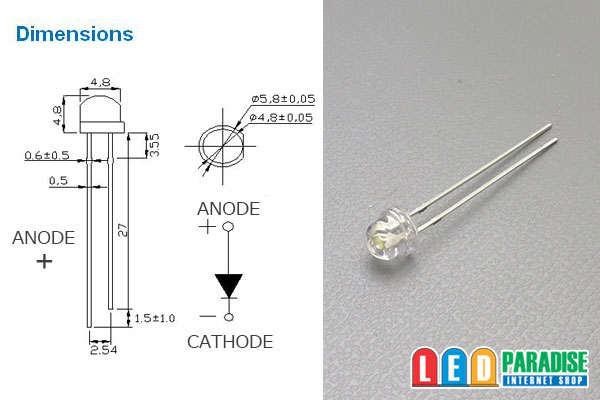

■仕様

---

※販売単位をお選び下さい。

※販売単位をお選び下さい。
　10本セット　　　400円
　30本セット　　1050円　
　50本セット　　1500円
　60本セット　　1800円
100本セット　　 2800円
120本セット　　 3360円
バラ販売　　　　100円

LP-5W4SCLG
Vf：3.2V(typ)　
If：20mA　
Iv：1800-2000mcd　
Angle：120°

中国製オリジナル

※写真中のパーツ、ウェッジベース等は付属しません。

※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。（無料）

■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）

　LED3個　 (+)-【1/4W 240Ω】-LED-LED-LED-(-)
　LED2個　 (+)-【1/4W 430Ω】-LED-LED-(-)
　LED1個 　(+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

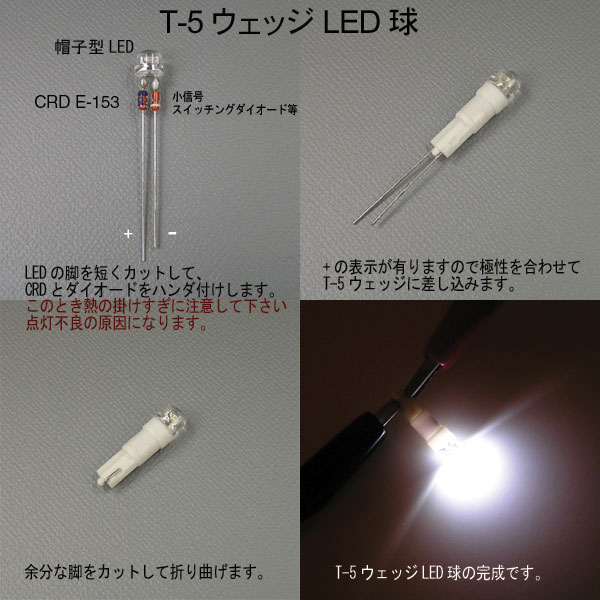

■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例

　　○18mA流す場合　CRD E-183 　　

　　　(+)-【CRD E-183】-LED-LED-LED-(-)



　　○15mA流す場合　CRD E-153 　　

　　　(+)-【CRD E-153】-LED-LED-LED-(-)


※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
