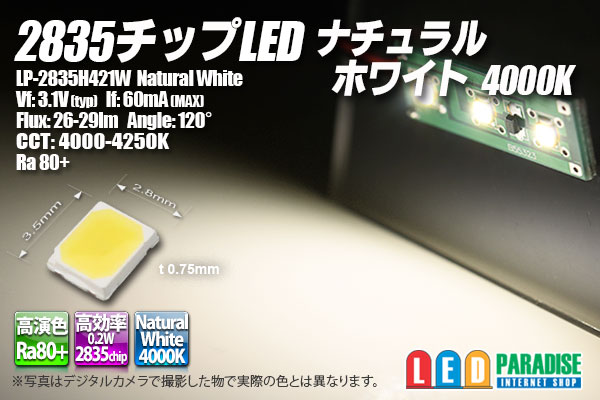

2835チップLED ナチュラルホワイト 4000K [1281]

販売価格: 50円(税込)

商品詳細

2835チップLED ナチュラルホワイト
4000K LP-2835H421W


■特長
高演色照明用の2835チップLED入荷いたしました。

車のルームランプや、メーターパネル
また、建築模型・鉄道模型の照明再現に是非お試し下さい。

3528用の基板が使用可能です。

■仕様
※販売単位がありますのでご選択下さい。
5個セット 250円
10個セット 450円
30個セット 1200円
50個セット 1750円
60個セット 2100円
100個セット 3200円
120個セット 3840円

LP-2835H421W
Vf: 3.1V(typ) [@60mA]
IF: 60mA(MAX)
Flux: 26-29lm [@60mA]
Angle: 120°
CCT: 4000-4250K  ナチュラルホワイト相当
Ra80+

※昼白色-ナチュラルホワイト へと表記変更させて頂きました。

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4/V電流値約40mA)

 LED3個  (+)-【1/2W 150Ω】-LED-LED-LED-(-)
 LED2個  (+)-【1/2W 220Ω】-LED-LED-(-)
 LED1個  (+)-【1W  330Ω】-LED-(-)

■12V車でCCR(定電流レギュレーター)を使って点灯させる場合の例

 ○40mA流す場合 NSI45020AT1G 20mA CCR×2個並列
    【CCR NSI45020AT1G】
  (+)-               -LED-LED-LED-(-)
     【CCR NSI45020AT1G】

■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

 ○36mA流す場合 CRD S-183T×2個並列
     【CRD S-183T】
   (+)-           -LED-LED-LED-(-)
      【CRD S-183T】

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CCR/CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
※配線図のご用意はございません。
※画像内の基板・その他は別売りとなります。
