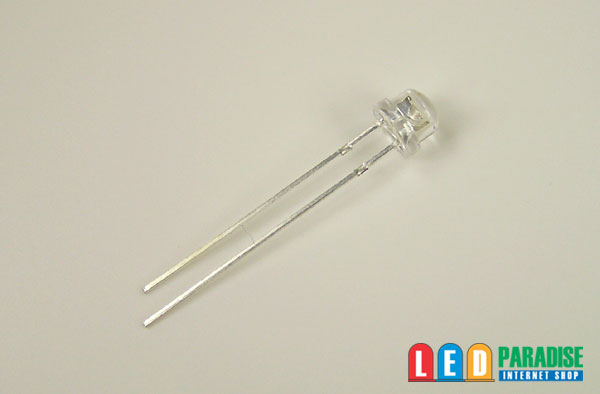

5mm帽子型青色LED 広角 LP-5B4SCLG
超広角5mm青色帽子型LED 新型番に切り換えになっております。
120°の超広角拡散タイプですので、メーターパネル エアコンパネルのLED化などに是非お試し下さい。
■仕様
※販売単位をお選び下さい。 10本セット 400円
30本セット 1050円
50本セット 1500円
60本セット 1800円
100本セット 2800円
120本セット 3360円
バラ販売 100円

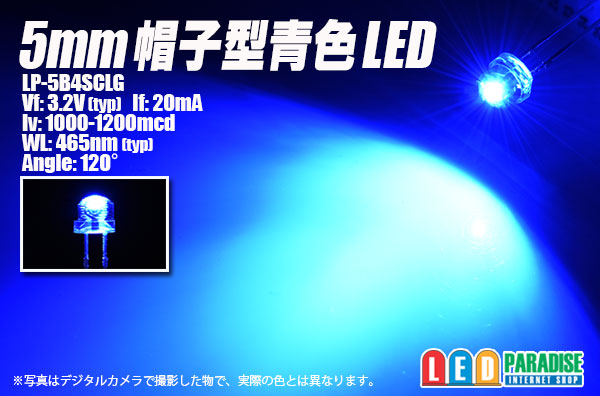

■LP-5B4SCLG Vf: 3.2V(typ) If: 20mA Iv: 1000-1200mcd Wl: 465nm(typ) Angle: 120°
※新型番に切り換えになっております。
中国製
※写真中のパーツ、ウェッジベース等は付属しません
※電子工作初心者の方12V車用の簡単な配線図をご用意しております。お気軽にお申し付けください。（無料）
■12V車で抵抗を使って点灯させる場合の例（最大電圧14.4V）
LED3個 (+)-【1/4W 240Ω】-LED-LED-LED-(-)
LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
LED1個 (+)-【1/2W 560Ω】-LED-(-)
※12V車ではLED3個直列が限度です。
4個以上点灯させる場合は上記の回路を並列に繋いで増やします。
■12V車でCRD(定電流ダイオード)を使って点灯させる場合の例
○18mA流す場合 CRD E-183 (+)-【CRD E-183】-LED-LED-LED-(-)
○15mA流す場合 CRD E-153 (+)-【CRD E-153】-LED-LED-LED-(-)
※CRD（定電流ダイオード）には極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。
