335側面発光チップLED 緑色 [1441]

販売価格: 50円(税込)

商品詳細

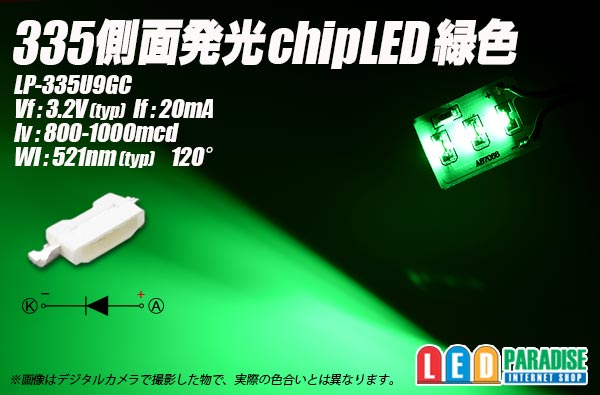

335側面発光チップLED
緑色 LP-335U9GC


■特長
335(4008)側面発光タイプのチップLEDです。
とても小さい側面発光LEDですので、バックライトや模型の電飾等に、また、側面発光・全面発光テープもこのLEDを使用していますので、補修などにもご利用下さい。

■仕様
※販売単位がありますのでご選択下さい。
5個セット 250円
10個セット 400円
30個セット 1,050円
50個セット 1,500円
60個セット 1,800円
100個セット 2,800円
120個セット 3,360円

■LP-335U9GC
Vf:3.2V(typ)
If:20mA
Iv : 800-1000mcd
Wl : 521nm(typ)
Angle : 120°

中国製 オリジナル


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
 お気軽にお申し付けください。(無料)

■12V車、抵抗を使って点灯する場合の例(最大電圧14.4V)
 LED3個  (+)-【1/4W 240Ω】-LED-LED-LED-(-)
 LED2個  (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個  (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。
 4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車、CRD(定電流ダイオード)を使って点灯させる場合の例

 ○18mA流す場合 CRD E-183 or S-183T LED 1〜3個直列

  (+)-【CRD S-183T】-LED-LED-LED- (-)

4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※上記の抵抗値は、あくまでも参考値として
 改造はご自身でテストの上自己責任でお願いします。
