335側面発光チップLED 黄色 [1431]

販売価格: 50円(税込)

商品詳細

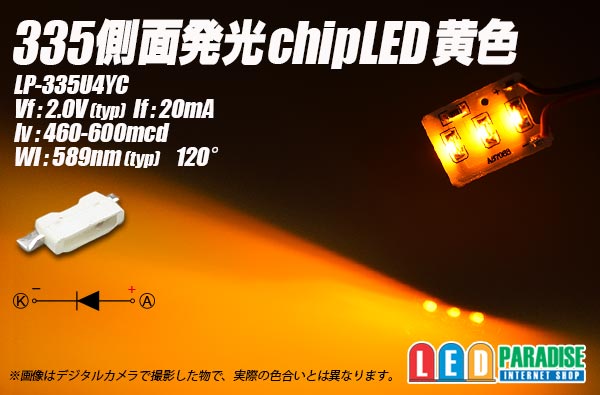

335側面発光チップLED
黄色 LP-335U4YC


■特長

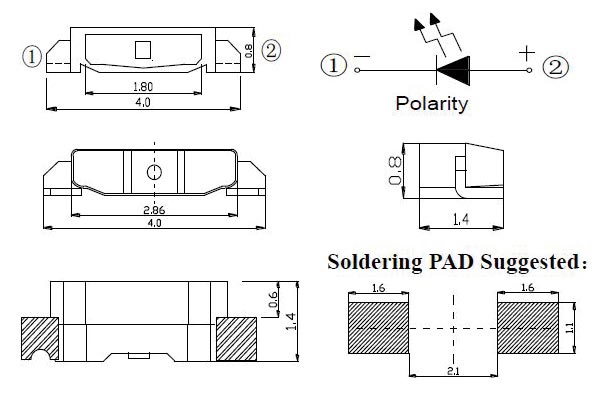

335(4008)側面発光タイプのチップLEDです。
とても小さい側面発光LEDですので、バックライトや模型の電飾等に、また、側面発光・全面発光テープもこのLEDを使用していますので、補修などにもご利用下さい。

■仕様
※販売単位がありますのでご選択下さい。
5個セット 250円
10個セット 400円
30個セット 1,050円
50個セット 1,500円
60個セット 1,800円
100個セット 2,800円
120個セット 3,360円

■LP-335U4YC
Vf:2.0V(typ)
If:20mA
Iv : 460-600mcd
Wl : 589nm(typ)
Angle : 120°

中国製 オリジナル


335側面発光チップLED 黄色 LP-335U4YC

335(4008)側面発光タイプのチップLEDです。
とても小さい側面発光LEDですので、バックライトや模型の電飾等に、
また、側面発光・全面発光テープもこのLEDを使用していますので、
補修などにもご利用下さい。


※販売単位がありますのでご選択下さい。
5個セット   250円
10個セット   400円
30個セット  1,050円
50個セット  1,500円
60個セット  1,800円
100個セット 2,800円
120個セット 3,360円


■LP-335U4YC

Vf:2.0V(typ)
If:20mA
Iv : 460-600mcd
Wl : 589nm(typ)
Angle : 120°

中国製 オリジナル


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。ご購入時にお申し付けください。(無料)

■12V車で抵抗を使って点灯させる場合の例

 LED5個(+)-【1/4W 220Ω】-LED-LED-LED-LED-LED-(-)
 LED4個(+)-【1/4W 330Ω】-LED-LED-LED-LED-(-)
 LED3個(+)-【1/4W 430Ω】-LED-LED-LED-(-)
 LED2個(+)-【1/2W 560Ω】-LED-LED-(-)
 LED1個(+)-【1/2W 630Ω】-LED-(-)

※12V車ではLED5個直列が限度です。
6個以上点灯させる場合は上記の回路を並列に繋いで増やします。


■12V車で定電流ダイオード(CRD/CCR)を使って点灯させる場合の例

○18mA流す場合 CRD S-183使用

(+)-【CRD S-183】-LED-LED-LED-LED-(-)


○20mA流す場合 NSI45020AT1G 20mA CCR使用

(+)- 【CCR NSI45020AT1G】 -LED-LED-LED-LED-(-)

5個以上点灯させる場合は上記の回路を並列に繋いで増やします。

※CRD(定電流ダイオード)には極性が有りますのでご注意下さい。
※点灯させる本数などにより、抵抗値が変わる場合がございます。
 あくまでも参考値として改造はご自身でテストの上自己責任でお願いします。
