10mm緑色LED LP-G58AA201A [3063]

販売価格: 35円(税込)

商品詳細

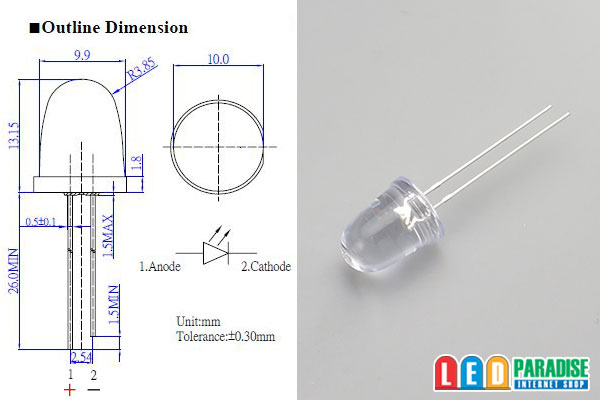

Optosupply 10mm砲弾形
緑色 LP-G58AA201A


■特長
Optosupplyの10mm砲弾形LED
エルパラ専用品番にて入荷いたしました。
当店レギュラー品とはレンズ形状が異なります。
指向角8°の強いスポット光です。

■仕様
■販売単位をお選び下さい
10本セット 350円
30本セット 990円
50本セット 1500円
60本セット 1800円
100本セット 2800円
120本セット 3360円

500本、1000本単価ご相談下さい。

LP-G58AA201A ※参考データ
Vf:3.1v(typ)
If:20mA
Iv:60000mcd(typ)
Angle:8°
波長:525nm(typ)

メーカーデータシートpdf ※参考データ

※注意
目を痛める危険があります。光源を直視しないで下さい

中国製


※電子工作初心者の方12V車用の簡単な配線図をご用意しております。
ご購入時にお申し付け下さい(無料)

■12V車で抵抗を使って点灯させる場合の例(最大電圧14.4V)
 LED3個 (+)-【1/4W 240Ω】-LED-LED-LED-(-)
 LED2個 (+)-【1/4W 430Ω】-LED-LED-(-)
 LED1個 (+)-【1/2W 560Ω】-LED-(-)

※12V車ではLED3個直列が限度です。4個以上点灯させる場合は上記の回路を並列に繋いで増やします。

■12V車でCRDを使って点灯させる場合の例

 ○20mA流す場合 CRD E-103×2個並列

    【CRD E-103】
  (+)-          -LED-LED-LED-(-)
     【CRD E-103】


 ○15mA流す場合

  (+)-【CRD E-153】-LED-LED-LED-(-)


 ○18mA流す場合

  (+)-【CRD E-183】-LED-LED-LED-(-)

※CRDには極性が有りますのでご注意下さい。
※改造はご自身でテストの上自己責任でお願いします。

■ご注意
写真では正確な色再現が出来ません。
お使いのPC環境で見たままの色で届く訳ではございませんのでご了承ください。
